Подвижки грунта при сейсмической активности силой 8–9 баллов способны за секунды разрушить то, что строилось годами. Но чаще всего первыми выходят из строя не сами трубопроводы и кабельные линии, а места их прохода через фундаменты и стены. Обычная цементная заделка или монтажная пена растрескиваются при первом же серьезном колебании, и в подвал начинает поступать вода, а изоляция кабелей оказывается под угрозой. Мы, компания SALEX®, более 20 лет производим сейсмостойкие узлы герметизации, которые компенсируют смещения конструкций и сохраняют полную герметичность ввода даже в самых активных сейсмических зонах России.
Почему жесткая заделка проема не выдерживает сейсмических нагрузок
При землетрясении стена и труба движутся несогласованно: строительная конструкция колеблется с одной амплитудой, трубопровод — с другой. Если межтрубный зазор заполнен жестким материалом, вся энергия смещения передается напрямую на стенку трубы или оболочку кабеля. Результат предсказуем: микротрещины в бетоне, разрывы уплотнения, повреждение изоляции и, как следствие, протечки, короткие замыкания и аварийные остановки систем.
Инженерный подход принципиально иной. Вместо того чтобы «замазать дыру», мы предлагаем установить в проем полноценный демпфирующий узел, в котором эластомерные элементы гасят вибрацию и допускают взаимное смещение трубы и строительной конструкции без потери герметичности. Именно так работают сейсмостойкие гермовтулки и узлы герметизации нашего производства.
Готовые сейсмостойкие решения: гермовтулки, гильзы и узлы прохода
Мы производим полную линейку изделий для сейсмоопасных регионов и подбираем конфигурацию под Ваше техническое задание:
- Узел герметизации сейсмостойкий — универсальное решение для одиночных трубных и кабельных вводов через стены и фундаменты. Устанавливается в существующий проем, в том числе на уже проложенные коммуникации без их разбора.

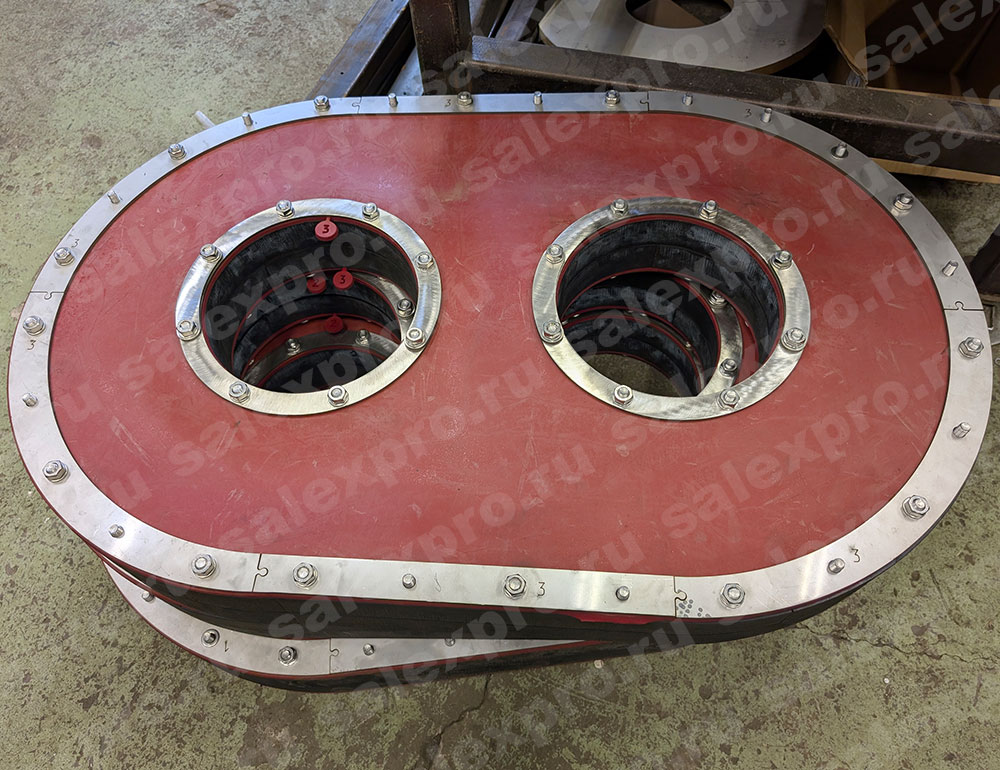

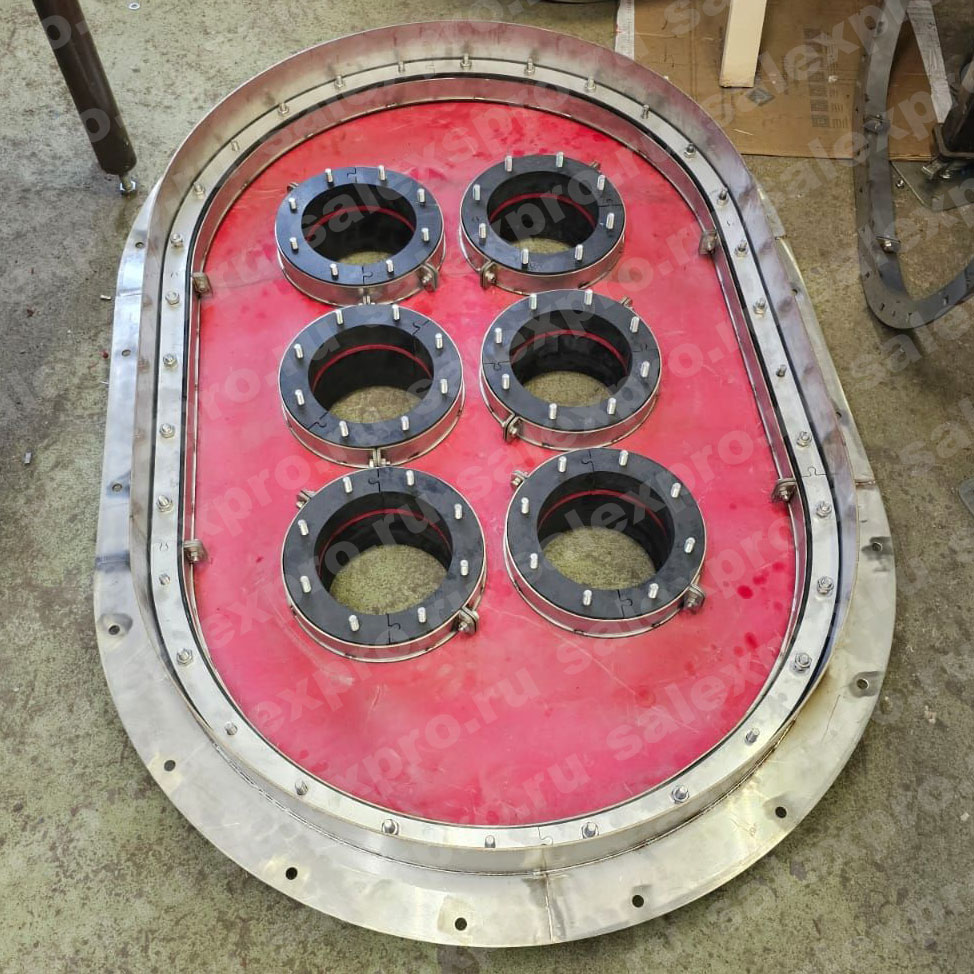

- Узел герметизации сейсмостойкий закладной — монтируется в опалубку на этапе бетонирования. Оптимален для нового строительства: проектировщик закладывает узел в рабочую документацию, а на площадке остается только завести трубу и затянуть фланец. Выпускаем в том числе многотрубные закладные узлы для проемов, через которые проходит несколько коммуникаций одновременно.
- Узел герметизации сейсмостойкий проходной — сквозная конструкция для стен и перекрытий значительной толщины, объединяющая гильзу и уплотнение в едином изделии.

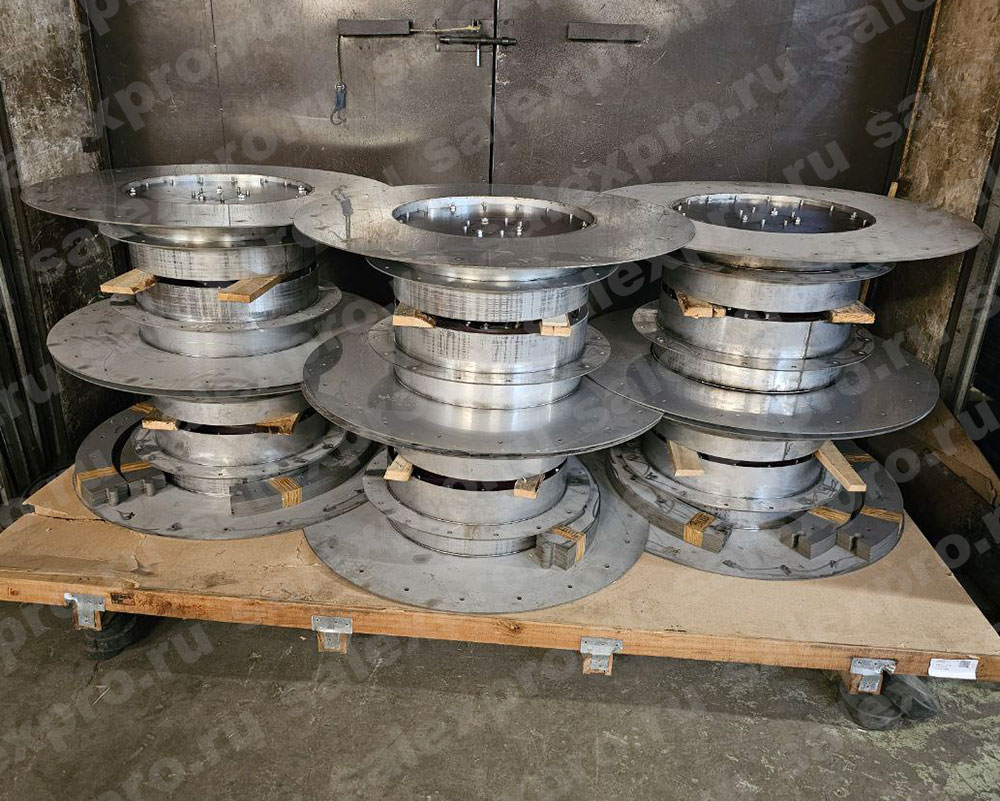

- Сейсмостойкие гильзы — закладные и накладные, с прижимными фланцами, под диаметры вводов до 3000 мм. Мы единственные на рынке серийно работаем с проемами такого масштаба.
- Сейсмостойкие гермовтулки — разъемные для установки на действующие трубопроводы и неразъемные для новых вводов.
Если Ваш проем имеет нестандартную геометрию, гильза деформирована или оси трубы и проема смещены — присылайте эскиз или ТЗ. Наш конструкторский отдел регулярно разрабатывает узлы под задачи, от которых отказываются другие производители, а изготовление индивидуального заказа занимает от 1 дня.
Какие требования мы закладываем в сейсмостойкие гермовтулки и проходки
Каждое изделие, которое мы отгружаем на объекты в сейсмоопасных регионах, проектируется под четыре базовых критерия:
- Компенсация смещений. Узел сохраняет работоспособность при осевых и радиальных подвижках трубы относительно стены, включая случаи смещения осей.
- Вибропрочность. Эластомеры твердостью 35–50 единиц по Шору А поглощают знакопеременные нагрузки, не разрушаясь и не теряя упругости.
- Абсолютная герметичность. Конструкция исключает фильтрацию воды и газа через межтрубное пространство даже при напоре грунтовых вод.
- Стойкость к среде эксплуатации. Изделия работают в диапазоне от -60°С до +260°С и выдерживают контакт с щелочами, кислотами и промышленными стоками.
Перед отгрузкой каждый узел проходит опрессовку — приемо-сдаточные испытания давлением, превышающим рабочее в 10–20 раз. Продукция соответствует ТУ 2531-002-91573612-2016, поэтому у проектировщика не возникает проблем при прохождении экспертизы.
Конструкция сейсмостойких узлов герметизации SALEX®: материалы и инженерные решения
- Металлическая основа из нержавеющих сталей. Фланцы и гильзы мы изготавливаем из коррозионностойких сталей AISI 304, 316, 316L и 316Ti. Металл не образует очагов коррозии при постоянном контакте с влажным грунтом и грунтовыми водами — это принципиально для узлов, ресурс которых рассчитан не менее чем на 50 лет.

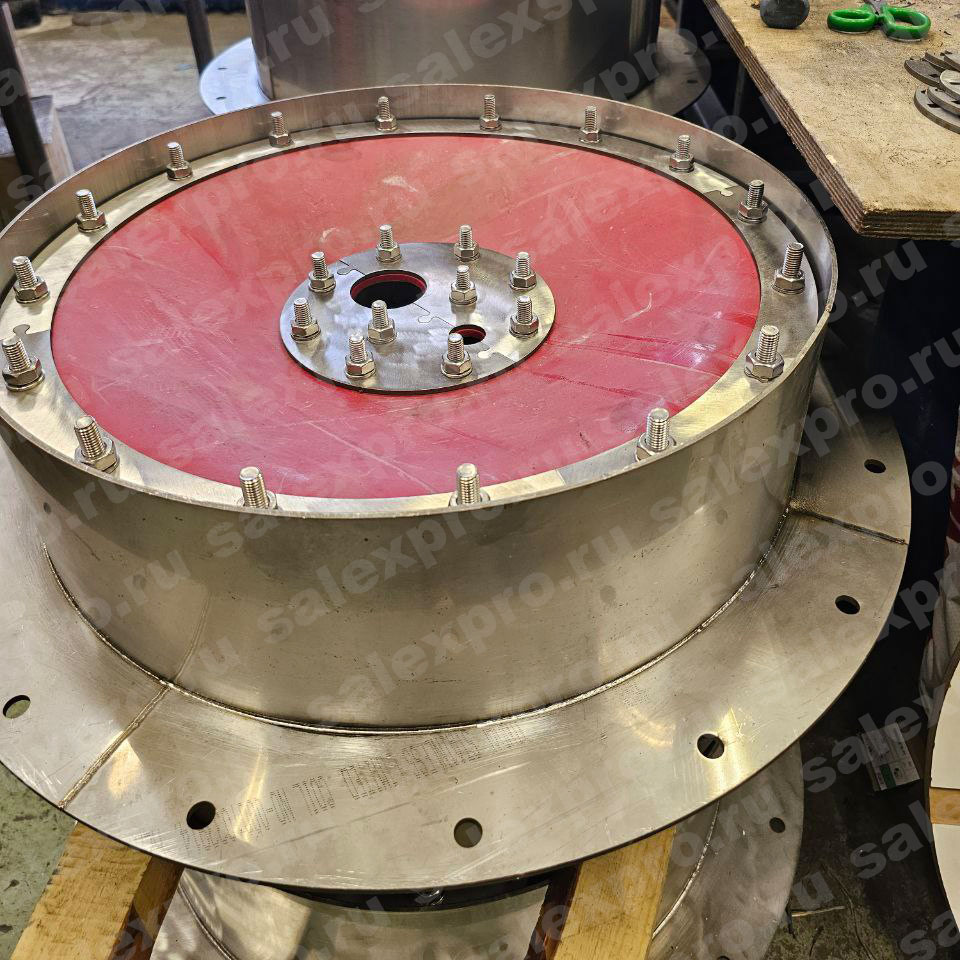

- Многослойное эластомерное уплотнение. Гермовтулки мы выпускаем с одним, двумя или тремя слоями эластомера; для сейсмостойкого исполнения применяем многослойную схему, при которой слои последовательно гасят смещение, а труба или кабель остаются в герметичном контакте с уплотнением. В зависимости от среды используем эластомеры ТМКЩ, EPDM, МБС или силикон — подбор выполняет наш конструкторский отдел под условия конкретного объекта.
- Ремонтопригодность разъемной конструкции. Разъемные гермовтулки собираются на болтовых соединениях, поэтому при необходимости эластомерный элемент можно заменить, не демонтируя гильзу и не разрезая коммуникации: достаточно ослабить затяжку болтов, установить новое уплотнение и затянуть фланец с рабочим моментом.
- Диагностика и контроль для ответственных объектов. Для сооружений повышенной категории ответственности, включая объекты атомной энергетики по нормативу НП-031-01, мы оснащаем узлы дополнительными элементами диагностики и контроля. Это позволяет своевременно выявлять отклонения в работе уплотнения на всем протяжении жизненного цикла изделия. Сейсмостойкие узлы нашего производства прошли испытания при сейсмических воздействиях интенсивностью 9 баллов.
Специфика сейсмостойкой герметизации для разных инженерных систем
Водопроводные вводы: внутреннее давление в сочетании с вибрацией провоцирует усталостные микротрещины. Мы решаем это сочетанием демпфирующих мембран и коррозионностойкого металла: узел компенсирует колебания, не передавая их на тело трубы.
Канализационные вводы: агрессивная химия стоков разрушает обычную резину за считанные годы. Для таких вводов мы применяем эластомеры МБС и ТМКЩ, устойчивые к маслам, щелочам и кислотам, — уплотнение сохраняет эластичность на весь срок службы.
Вводы теплосетей: температурное расширение трубопровода накладывается на сейсмические подвижки. Здесь работают силиконовые уплотнения с верхней границей эксплуатации до +260°С, которые не теряют упругость при циклическом нагреве.
Силовые и слаботочные кабели: для электрических вводов критично исключить как влагу, так и передачу вибрации на изоляцию. Оптоволоконные линии требуют особенно мягкого обжатия — мы подбираем твердость эластомера так, чтобы уплотнение фиксировало кабель без риска повреждения хрупких жил.
Закажите сейсмостойкий узел герметизации напрямую у производителя
Работая с нами, Вы получаете изделие с прогнозируемым ресурсом, а не временную заплатку. Мы — производственная компания полного цикла: сами проектируем, изготавливаем и испытываем каждый узел, предоставляем официальную гарантию 5 лет и полный пакет документов для экспертизы и закупочных процедур, работаем с НДС.
Отправьте нам параметры Вашего ввода: диаметр трубы или кабеля, размеры проема, тип среды и сейсмичность района строительства. Мы рассчитаем конфигурацию, подберем марку стали и эластомера, подготовим чертеж для согласования и изготовим сейсмостойкий узел герметизации в срок от 1 дня. Позвоните или напишите нам — и место прохода коммуникаций перестанет быть слабым звеном Вашего объекта.
