ГЕРМОВТУЛКИ И ГЕРМОВСТАВКИ SALEX®

(изготовление от 1 дня)

Эффективный способ герметизации вводов инженерных коммуникаций, даже в случаях когда ввод
уже смонтирован и невозможно разобрать и выровнять трубы.

book-image

100% защита от протечек

Простой и быстрый монтаж не требует от Вас специальных навыков. Мы производим надежные гермовтулки под отверстия в бетоне диаметром до 2450 мм!

Применение гермовтулок и гермовставок

Гермовтулка представляет конструкцию, состоящую из двух фланцев со стяжными болтами, между которыми помещен эластомер. Она вставляется в межтрубный зазор. При затягивании гаек , фланцы сжимают эластомер, который расширяется и надежно герметизирует ввод. Стяжные болты не прокручиваются благодаря самофиксирующемуся квадратному основанию.

Гермовтулки применяются даже там, где ввод уже смонтирован, разобрать и выровнять трубы невозможно. Гермовтулки имеют геометрию тел вращения, а гермовставки - форму прямоугольников с одним или множеством отверстий одинакового или различного диаметра. Благодаря тому, что по своим размерам гермовтулки совпадают со всеми размерами стальных и пластмассовых труб отечественного и импортного производства, они нашли широкое применение в строительной практике.

SALEX®

Примеры различных конструкций узлов ввода водопровода, водостока, канализации, теплотрассы, силовых электрокабелей, с использованием гермовтулок производства ООО «ТД СТРОЙМОСТ»

Ввод в колодец
Для ввода трубы D32 (стандартно) в бетоне бурится отверстие алмазной коронкой D80. Гермовтулка SALEX® собирается вокруг рабочей трубы и стягивается болтами, обеспечивая герметичность.
Ввод в резервуар, бетонные стены которого обладают гидроизоляционными свойствами
Данный узел можно использовать только в том случае, если стены резервуара сделаны из высококачественного бетона, обладающего гидроизоляционными свйствами. В бетоне бурится отверстие алмазной коронкой, диаметр который больше диаметра рабочей трубы минимум на 40мм. С обеих сторон стены, Гермовтулки SALEX® собираются вокруг рабочей трубы и стягивается болтами, обеспечивая герметичность.
Ввод в резервуар
Закладную гильзу SALEX® с промежуточным фланцем устанавливают в армокаркас и заливают бетоном. Она обеспечит дополнительную гидроизоляцию. Внутри гильзы с обеих сторон гермовтулки SALEX® собираются вокруг рабочей трубы и стягивается болтами, обеспечивая герметичность. Рекомендуется также установить манжеты SALEX® для обеспечения защиты от пыли.
Ввод с гильзой из нержавеющей стали и плоским фланцем для крепления гидроизоляции
Алмазной коронкой в бетоне бурится отверстие (оптимально на 9-12мм больше диаметра нержавеющей гильзы). Далее закрепляется плоский фланец, приваренный к гильзе. На фланец крепится вертикальная гидроизоляция (зеленая), которая прижимается вторым, прижимным фланцем. Межкольцевое пространство между гильзой и рабочей трубой герметизируется с помощью гермовтулки Salex® соответствующего диаметра. С другой стороны устанавливается опорно-центрирующее кольцо Salex®. Пространство между бетоном и гильзой инъектируется специальными смолами.
Герметизация ввода с накладной гильзой
Способ применяется в тех случаях, когда в зоне ввода возможны осевые перемещения рабочей трубы, качество бетона позволяет обойтись без проходной гильзы (W6 и выше). Для создания опоры и центрирования рабочей трубы в отверстии ввода, используется опорно-центрирующее кольцо Salex®.
Герметизация многотрубных вводов в проеме

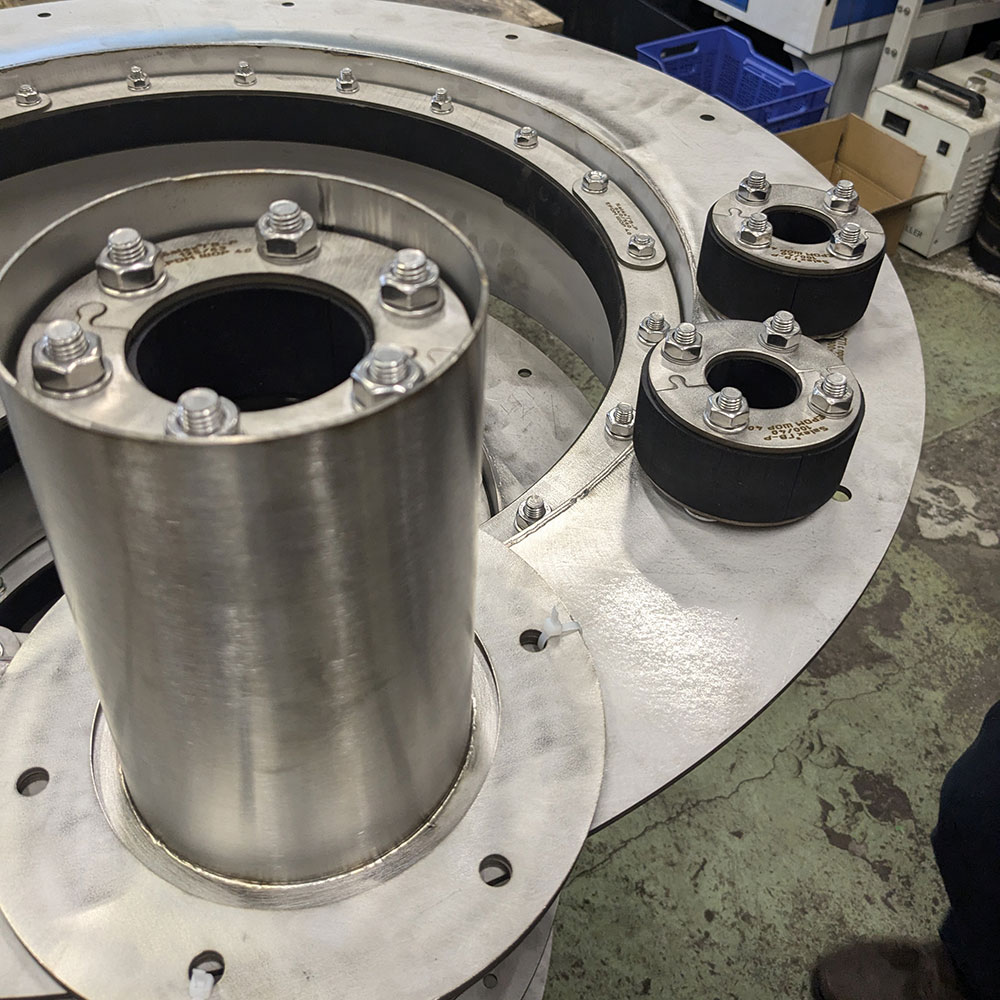

При проектировании фундаментов проектировщики часто закладывают прямоугольные проемы. Для герметизации труб в таких проёмах используется прямоугольная гильза, представляющая собой прямоугольный нержавеющий каркас с фланцем и круглыми трубами, которые со всех сторон закреплены рёбрами жёсткости. Размеры таких узлов не ограничены и определяются при конструировании в каждом случае индивидуально.
Герметизация электрических кабельных вводов
Для герметизации электрических кабельных вводов используется нержавеющая мультисистема Salex®, которая устанавливается в прямоугольное отверстие. Внутрь каждой гильзы вставляется гермовтулка Salex®, которая надёжно герметизирует кабель.
Геромовтулка Salex® со смещённым центром и (или) с неправильной формой в следствии механических повреждений и использовании в качестве гильз, обечаек
Если труба сильно смещена относительно центра отверстия ввода, применяется данная система. Гермовтулка Salex® изготавливается точно в соответствии с отклонением центра и (или) повторяет внутренний контур гильзы.

Гермовтулки и гермовставки от производителя

Всегда на складе широкий ассортимент гермовтулок и гермовставок SALEX®
под разные условия эксплуатации и диаметры вводов.

Мы - сертифицированные производители

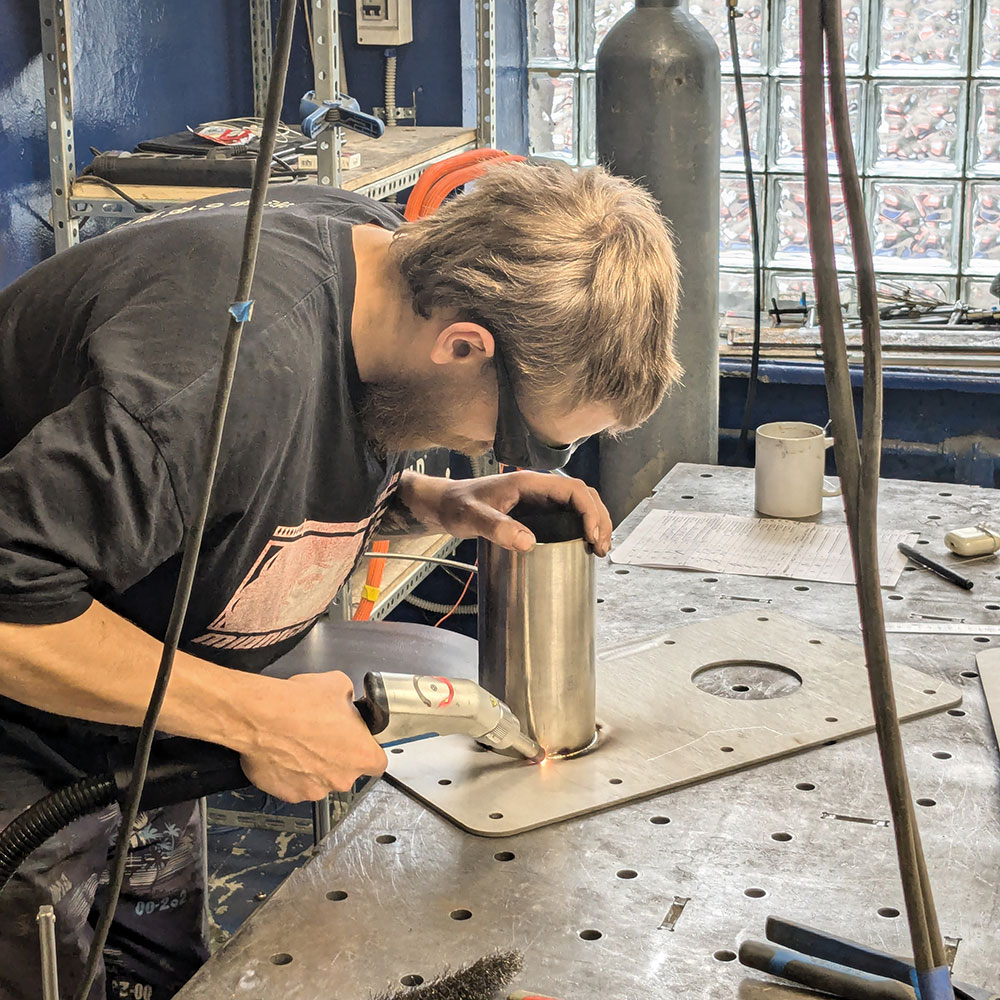

Гермовтулки и гермовставки SALEX® производятся из нержавеющей стали

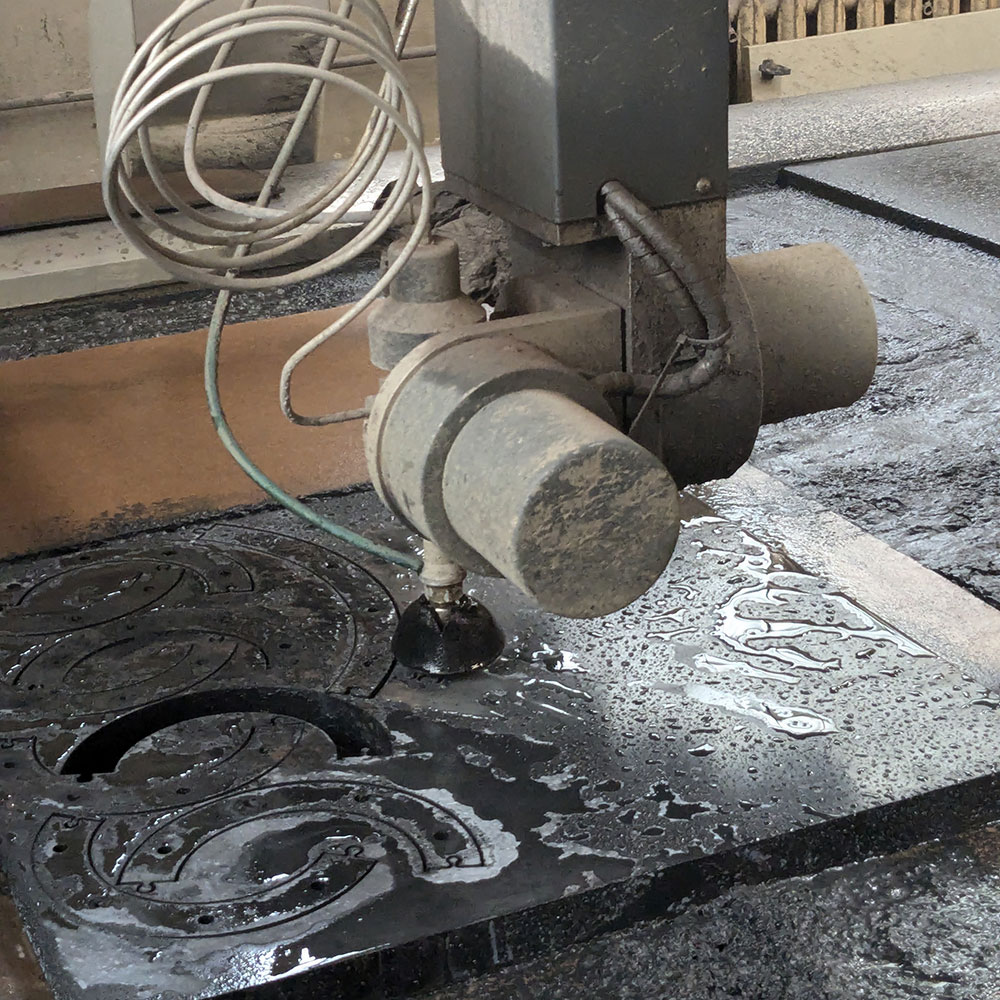

на высокоточном оборудовании, что гарантирует точность размеров.

Каждая гермовтулка опрессовывается давлением, превышающим рабочее в 10-20 раз. Гермовтулки SALEX® производятся в соответствии с ТУ 25.11.23-003-91573612-2017. Глубина заложения 0,5 - 40 м.

Для всех размеров коронок (до 500 мм), гильз из труб (ГОСТ 10704-91, 10705-80), гильз из нержавеющих труб европейского производства, гильз из полимерных труб.

Размеры стандартного ряда гермовтулок: внешний до 700 мм, внутренний от 10 мм.
Максимальный внешний диаметр гермовтулки: 1100 мм.


Минимальное приближение внутреннего отверстия к краю гермовтулки: 20 мм. Минимальный зазор между отверстиями внутри гермовтулки: 15 мм

Герметизируют широкие проемы: 2200 х 1100 мм. Широкий диапазон температур: -50°С +120°С. Выдерживают высокий уровень вибраций: до 0,45 мм/сек

Контактируют с кислотами, щелочами, бытовыми и промышленными сточными водами, ГСМ. Позволяют герметизировать любые межтрубные зазоры: 18-300 мм.


Вы можете заказать гермовтулки SALEX® разной конфигурации

  • Стандартная гермовтулка

  • Гермовставка квадратная

  • Многотрубная гермовставка

  • Двухтрубная гермовтулка

  • Гермовтулка для гофрированных труб

  • Гермовставки для
    профильных труб

Стандартная гермовтулка

Стандартная гермовтулка применяется для всего размерного ряда труб, независимо от соотношения диаметров гильз и рабочих труб. По специальному заказу производятся гермовтулки, имеющие смещение рабочей трубы по любой оси координат. Главным условием производства является сохранение межтрубного зазора от 20 мм. Если межтрубный зазор значительно меньше, применяется накладной фланец с втулкой, компенсирующий значене необходимого межтрубного зазора.

Гермовставка квадратная

Гермовставка квадратная или прямоугольная применяется там, где в качественном монолите закладываются проемы, опалубка для которых делается из финской фанеры с высокой точностью и правильностью углов. Если прямоугольный проем выполнен небрежно, лучше применить накладной фланец со втулкой. Таким образом, любая неточность геометрии проема будет компенсирована.

Многотрубная гермовставка

Многотрубная гермовставка целесообразен для герметизации труб небольшого диаметра. Например, из технологического колодца выходит ряд труб для поливочной системы. Многотрубную гермовставку можно применить для кабельных вводов, расположенных в ряд.

Двухтрубная гермовтулка

Двухтрубная гермовтулка удобная для прокладки двух труб одинакового или разного диаметра. Двухтрубная гермовтулка часто применяют для вводов теплотрассы (подающая и обратная магистраль) Двух/четырех-трубная гермовтулка выручает в тех случаях, когда через утеплитель течет вода (например, нарушена изоляция теплотрассы из гофротрубы). Рабочие трубы перед гермовтулкой оголяются и надежно герметизируются, а кожух теплотрассы остается в зоне гильзы. Внутрь теплотрассы можно установить датчик влажности, который вовремя известит службу ЖКХ об аварии. В ряде случаев в одну трубу подается сжатый воздух, а из другой стекает конденсат или вода.

Гермовтулка для гофрированных труб

Содержит внутри фланец-фиксатор, который вставлется внутрь канавки гофро-трубы. После крепления гермовтулки, промежуточный фланец не даст гофро-трубе возможности линейного перемещения в зоне ввода. Таким образом ввод гофротрубы становится загерметизированной "мертвой опорой".

Гермовставки для
профильных труб

Гермовставки для профильных труб находят широкое применение в решениях на фасадах зданий, проходах через перекрытия и множестве других случаев.

Заказ гермовтулки

Заказ с объекта



Вы можете на готовом объекте, с помощью простейших инструментов, снять точные размеры геометрии ввода с проложенными коммуникациями. Для уточнения заказа скачайте форму, заполните ее необходимыми данными и пришлите нам на e-mail: 2218721@mail.ru.

Заказ при проектировании



При проектировании объекта, Вы можете скачать и заполнить форму необходимой уточняющей информацией, и прислать нам ее на e-mail: 2218721@mail.ru.

Цены на гермовтулки

>
Название
тип/размер
Цена с НДС 20%
Salex® 70/25 мм1 890,00 руб
Salex® 80/32 мм2 470,00 руб
Salex® 100/50 мм3 700,00 руб
Salex® 125/75 мм4 600,00 руб
Salex® 150/110 мм5 690,00 руб
Salex® 200/160 мм7 760,00 руб
Salex® 300/225 мм12 540,00 руб
Salex® 400/325 мм18 930,00 руб
Salex® 500/400 мм26 100,00 руб
Salex® 600/530 мм30 730,00 руб
Salex® 800/630 мм43 200,00 руб
Salex® 1000/800 мм58 110,00 руб
Salex® 1200/1020 мм80 430,00 руб

Свыше 1200 мм - по запросу.

Любые типоразмеры

Толщина гермовтулок и гермовставок

Для всех стальных труб, проходящих в стальных гильзах применяются однослойные гермовтулки. Двухслойные гермовтулки применяются для гофро-труб или пластмассовых труб, проходящих через пластмассовые гильзы

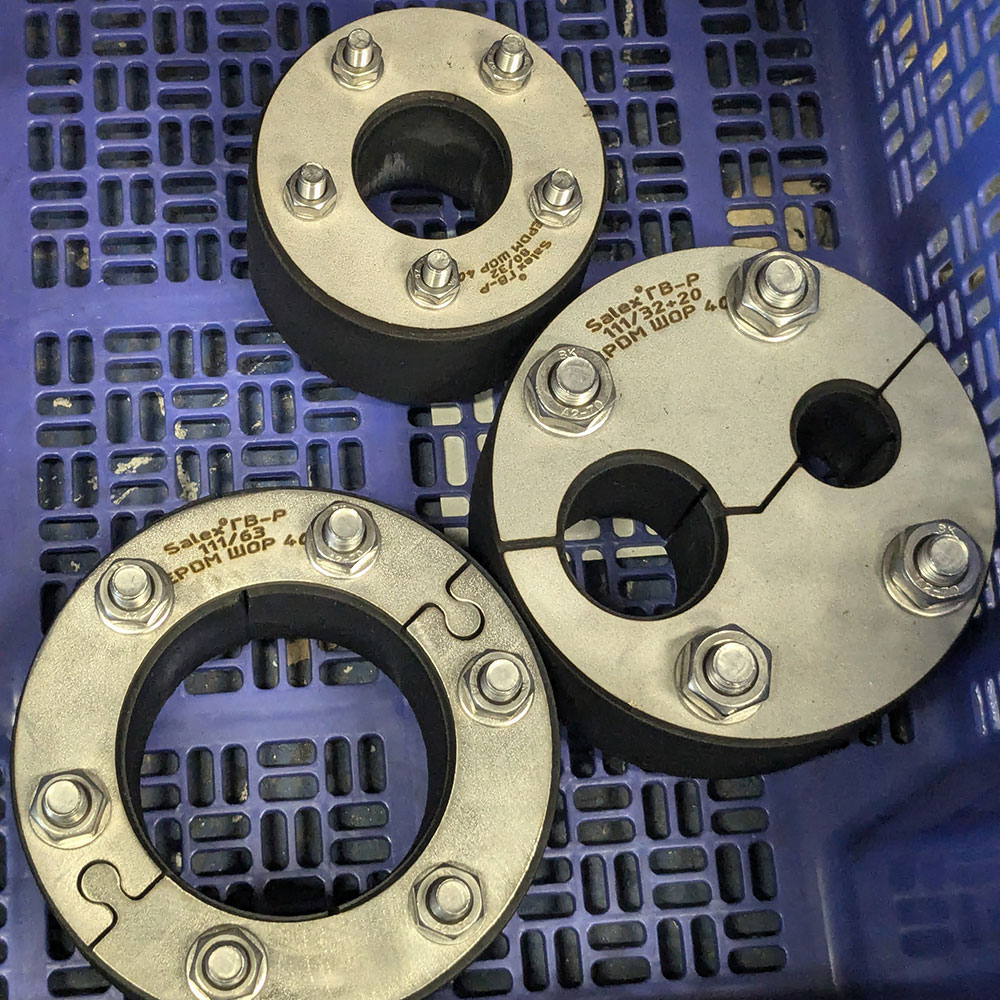

РАЗЪЕМНЫЙ
НЕРАЗЪЕМНЫЙ

Типы гермовтулок

В нашем ассортименте представлены гермовтулки двух основных типов - неразъемные и разъемные гермовтулки

Посмотреть стандартный размерный ряд

Акция для оптовых покупателей

Получите скидку 10% на оптовый заказ
