Решения для герметизации проходов труб через стены

Представьте картину: сдан новый дом, коммуникации проложены, стены оштукатурены. Проходит полгода — и в подвале появляется сырость, на откосе у трубы отопления темнеет пятно, зимой из этой же щели тянет холодом. Причина почти всегда одна: место, где труба проходит сквозь стену или фундамент, заделали «на глазок» — монтажной пеной или цементным раствором. Мы в Salex занимаемся узлами герметизации вводов более 20 лет и можем сказать прямо: большинство протечек в местах прохода труб начинаются именно с недооценки этого узла.

Почему место прохода трубы — зона повышенного риска

Стык «труба — стена» постоянно испытывает несколько разнонаправленных нагрузок:

• Температурные расширения. Стальная труба отопления при нагреве удлиняется и незначительно меняет диаметр, пластиковая труба реагирует на перепады температур еще заметнее — ее коэффициент линейного расширения в разы выше, чем у металла. Жесткая заделка не дает трубе «дышать», и в материале появляется трещина.
• Усадка и подвижки конструкций. Новое здание оседает в первые годы эксплуатации, сэндвич-панели и каркасные стены смещаются от ветровой нагрузки и вибраций оборудования. Жесткий цементный шов такую подвижность не выдерживает и трескается.
• Вибрация. Насосное оборудование, лифтовые шахты, сети канализации создают постоянную низкоамплитудную вибрацию, которая годами расшатывает жесткую заделку.
• Гидростатическое давление грунтовых вод. Если ввод расположен ниже уровня земли, на узел давит не просто влага, а вода под напором — и незаметная щель довольно быстро превращается в канал протечки.

ВАЖНО: узел прохода трубы — это подвижное сопряжение двух конструкций с разными физическими свойствами, а не статичный элемент. Поэтому подбор системы герметизации мы начинаем с анализа материала трубы, стены и условий эксплуатации.

Технологии для герметизации трубных вводов в стены от Salex®

В основе наших решений — гермовтулка Salex®: два фланца со стяжными болтами и эластомером между ними. При затяжке гаек эластомер сжимается, расширяется в межтрубном зазоре и герметизирует ввод, а самофиксирующееся квадратное основание болтов не дает им провернуться при монтаже. Конструкцию мы подбираем под конкретный сценарий ввода:

• Стандартный ввод в готовую трубу — например, D32 в бетонном отверстии D80 под алмазную коронку. Гермовтулка собирается вокруг уже проложенной трубы прямо на объекте, без демонтажа коммуникации.

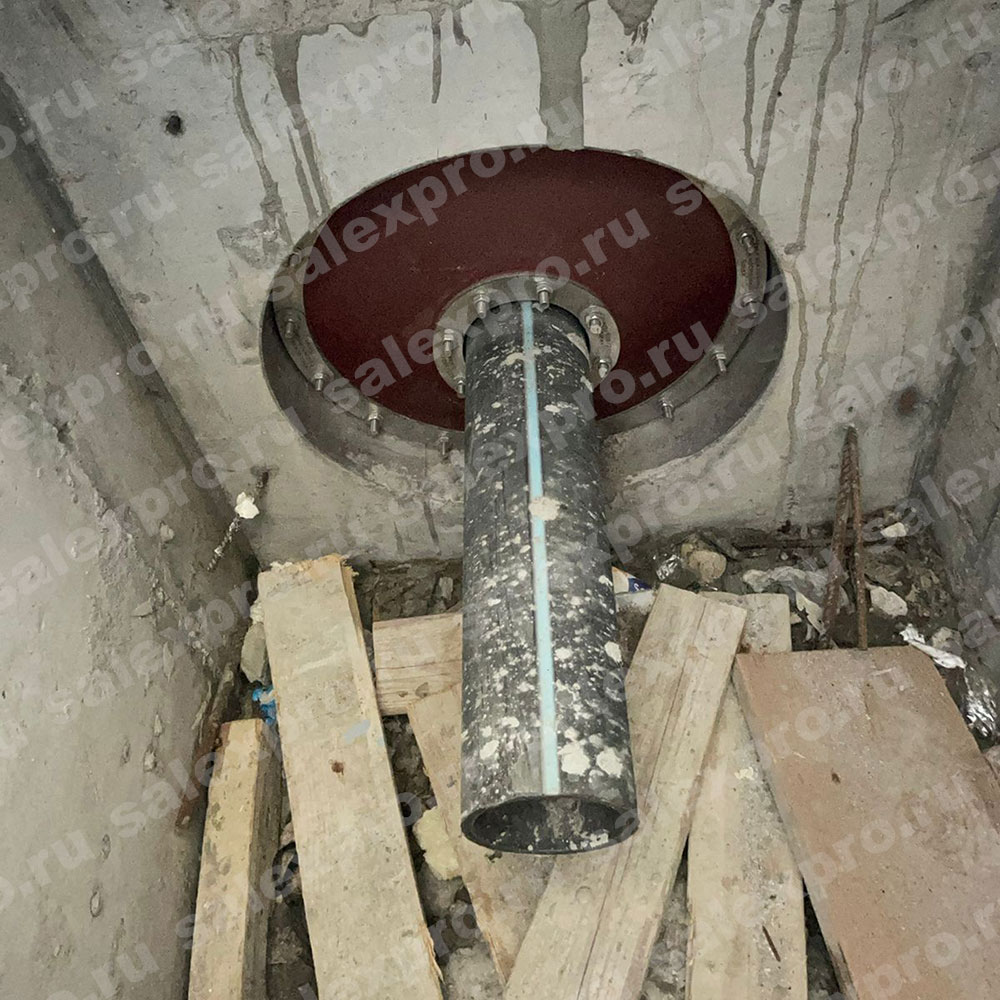

• Ввод в резервуар или колодец. Если бетон стен обладает собственными гидроизоляционными свойствами, гермовтулки устанавливаем с обеих сторон стены. Если требуется дополнительная защита — сначала заливаем закладную гильзу с промежуточным фланцем, а внутри нее с двух сторон монтируем гермовтулки, дополнительно ставим манжеты от пыли.

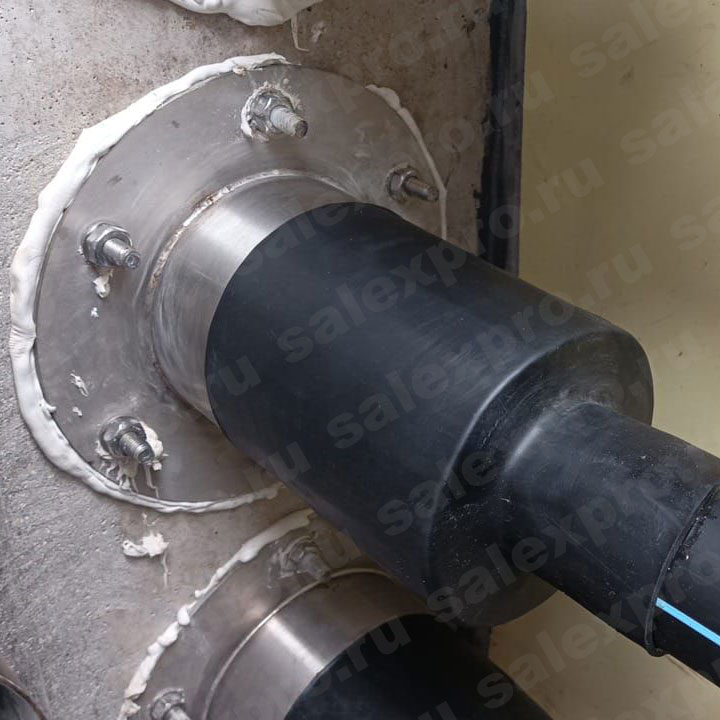

• Ввод с гильзой из нержавеющей стали и мембраной для гидроизоляции — для объектов, где к стене крепится вертикальная гидроизоляция. Плоский фланец гильзы прижимает мембрану, межкольцевой зазор гильзы с бетоном инъектируем смолами, а зазор между гильзой и рабочей трубой герметизирует гермовтулка Salex®.

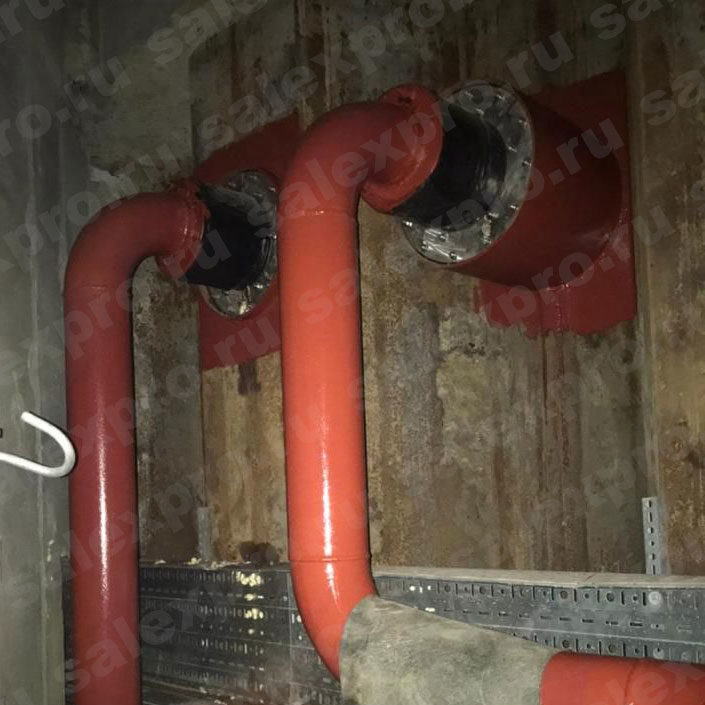

• Накладная гильза — решение для случаев, когда в зоне ввода возможны осевые перемещения трубы, а качество бетона (от W6) позволяет обойтись без проходной гильзы. Опору и центровку трубы обеспечивает опорно-центрирующее кольцо Salex®.

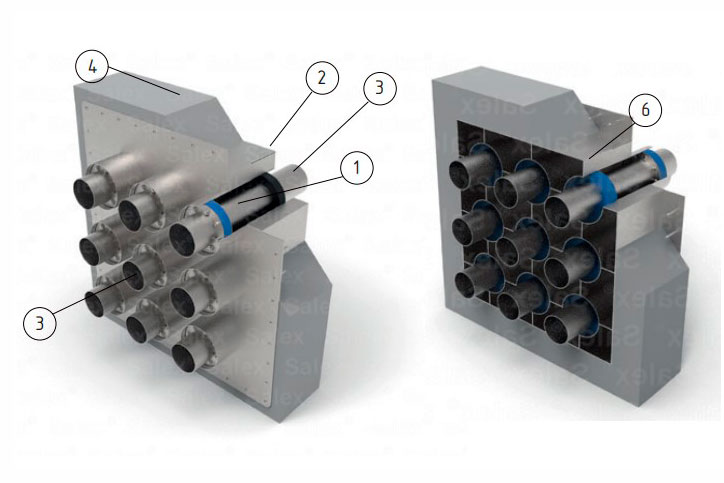

• Многотрубные и кабельные вводы. Для проемов, где выходит сразу несколько труб, изготавливаем прямоугольную нержавеющую гильзу с ребрами жесткости под каждую трубу — размеры считаем индивидуально под проект. Для силовых кабелей в прямоугольном отверстии устанавливаем мультисистему, где в каждую гильзу вставлена своя гермовтулка.
• Смещенный центр или поврежденная геометрия проема. Если труба смещена от центра отверстия или гильза деформирована, изготавливаем гермовтулку по фактическому контуру — точно под отклонение и форму конкретного ввода.

Конструктивные исполнения

В зависимости от сечения и числа труб производим стандартную, квадратную (прямоугольную) гермовставку, двух- и многотрубную гермовтулку, а также исполнения под гофрированные и профильные трубы — с промежуточным фланцем-фиксатором, который превращает ввод гофротрубы в неподвижную опору. Каждое изделие выпускаем в разъемном исполнении (для монтажа на уже проложенную трубу без остановки системы) или в неразъемном.

Материалы изделий для герметизации тубных проходок через стены

Корпус — нержавеющая сталь AISI 304, 316 (для кислотостойких сред) или 430. Эластомер подбираем под условия эксплуатации: EPDM, маслобензостойкий состав, термостойкий силикон или ТМКЩ с твердостью по Шору А от 40 до 75 единиц. Изделия выдерживают температуры от −50°С до +120°С, вибрацию до 0,45 мм/с и глубину заложения от 0,5 до 40 м.

Что дает заводской узел по сравнению с кустарной заделкой

Часто слышим вопрос: зачем платить за готовое изделие, если можно заделать проем своими силами? Разница — в предсказуемости результата и в том, кто отвечает за него в будущем.

• Опрессовка каждого изделия. Проверяем каждый узел давлением, превышающим рабочее в 10–20 раз, до отгрузки — вы получаете подтвержденную герметичность, а не расчет «на глазок».
• Ресурс не менее 50 лет при официальной гарантии 5 лет — кустарная заделка не может предложить ни того, ни другого.
• Соответствие ТУ 2531-002-91573612-2016. Изделие проходит проектную экспертизу без дополнительных согласований — для проектировщиков и ГИПов это снимает риск замечаний.
• Скорость. Изготавливаем индивидуальные узлы под нестандартные диаметры и многотрубные вводы от 1 дня — когда протечка уже произошла, а трубу демонтировать нельзя, это часто единственный реальный вариант.
• Монтаж без остановки систем. Разъемные гермовтулки устанавливаются на уже проложенные и работающие коммуникации без демонтажа трубопровода.

ВАЖНО: заводской узел — это изделие с воспроизводимыми характеристиками. Если через несколько лет потребуется замена уплотнительного элемента, вы точно знаете, какой эластомер и типоразмер использовать, а не подбираете решение заново.

Чек-лист: как подобрать систему герметизации прохода труб через стены

Перед обращением к нам за расчетом узла полезно заранее уточнить несколько параметров — это ускорит подбор решения:

1. Материал и толщина стены (монолитный бетон, кирпич, сэндвич-панель, газобетон).
2. Материал трубы (сталь, чугун, полиэтилен, металлопластик) и ее наружный диаметр.
3. Наличие гидростатического давления грунтовых вод в месте ввода.
4. Температурный режим эксплуатации трубопровода.
5. Химическая агрессивность среды: стоки, промышленные жидкости, щелочи, кислоты.
6. Сейсмичность района строительства.
7. Необходимость монтажа на уже проложенную трубу без остановки системы.
8. Количество труб в одном проеме.

Расчет и производство узлов для герметичных вводов труб в стены

Проход трубы через стену — не место для монтажной пены и не участок, который можно перекрыть цементом «на всякий случай». Мы в Salex производим гермовтулки, гильзы и узлы герметизации, рассчитанные на конкретные условия вашего объекта — от частного дома до промышленного предприятия с диаметрами вводов до 3000 мм.

Пришлите нам параметры стены, трубы и условия эксплуатации — мы подберем готовое изделие из каталога или разработаем индивидуальный узел под Ваше техническое задание, изготовим его и поможем с монтажом.
