Когда труба канализации или водопровода пересекает фундамент, проектировщик и монтажник сталкиваются с одним и тем же вопросом: как выполнить этот проход так, чтобы он прошел экспертизу и не потек через год. Ответ дает СНиП 2.04.01-85 — базовый нормативный документ по внутреннему водопроводу и канализации зданий, который требует выполнять вводы водонепроницаемыми, а не «уплотненными по месту» паклей, цементом или монтажной пеной.
Мы — компания Salex® (ООО «ТД СТРОЙМОСТ») — более 20 лет производим узлы герметизации инженерных вводов и в этой статье покажем, какие готовые комплекты мы предлагаем для наружной и внутренней канализации, чтобы каждый проход через фундамент, стену или перекрытие соответствовал нормативу с первого раза.
Что требует СНиП 2.04.01-85 от ввода канализации и почему кустарная заделка не проходит
Норматив рассматривает узел прохода трубы через ограждающую конструкцию не как «отверстие, которое нужно чем-то замазать», а как инженерный элемент со своими требованиями:
- ввод должен оставаться водонепроницаемым в течение всего срока эксплуатации, в том числе при напоре грунтовых вод;
- уплотняющий материал обязан сохранять эластичность при сезонных перепадах температур и подвижках конструкции;
- герметичность узла должна подтверждаться испытаниями, а не визуальным осмотром.
Битумная обмазка и цементная зачеканка этим условиям не отвечают: жесткая заделка трескается при усадке здания, а органические уплотнители теряют упругость за несколько сезонов. Результат известен каждому главному механику — мокрый приямок, фильтрация стоков в бетон, запах канализационных газов в подвале и переписка с подрядчиком о том, чья это зона ответственности.
Именно поэтому мы предлагаем не материалы для заделки, а законченные узлы герметизации: гильза задает геометрию прохода, гермовтулка или гермовставка создает в межтрубном зазоре расчетное уплотнение, а прижимные фланцы из нержавеющей стали удерживают эластомер в рабочем состоянии десятилетиями.
Пять готовых решений Salex® для герметизации вводов по СНиП 2.04.01-85
Ниже — типовые комплекты, которые мы изготавливаем серийно и отгружаем как готовое решение под конкретное место установки. Каждый узел мы подбираем по диаметру трубы, толщине конструкции и характеру среды.

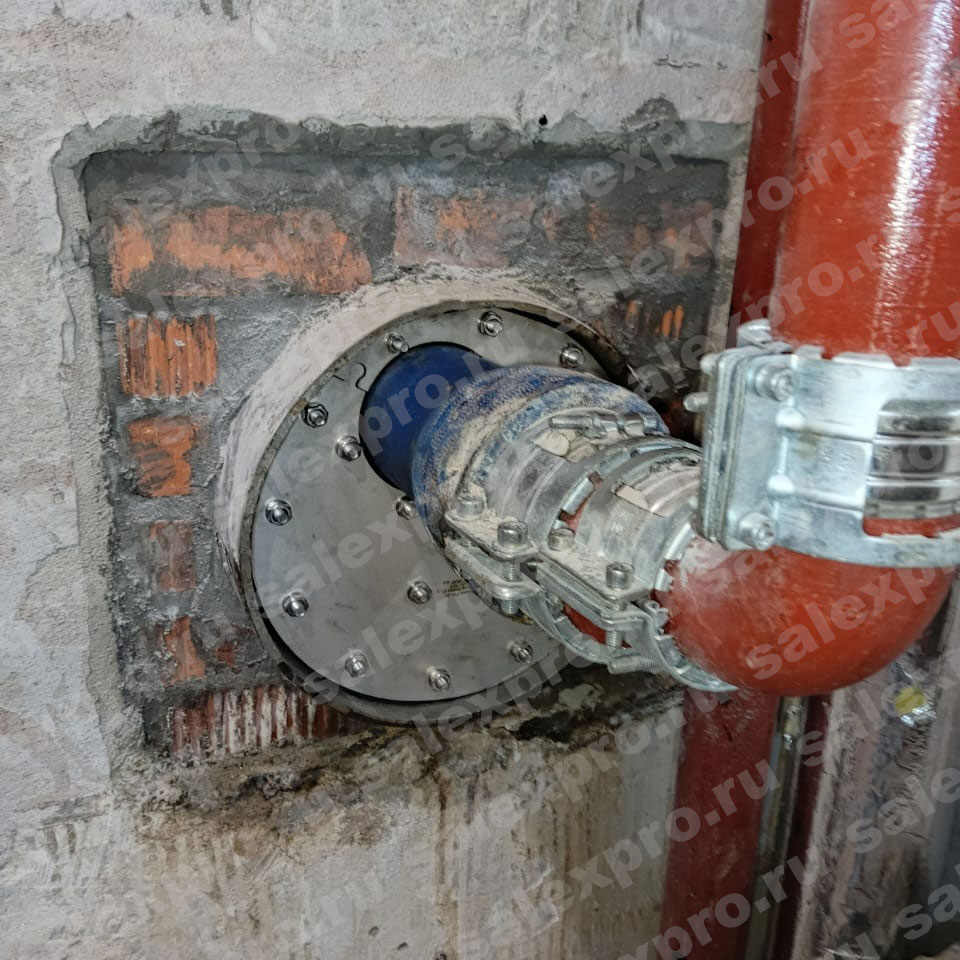

Узел для ввода через фундаментную стену: гильза накладная ГН SALEX® с неразъемной одноканальной гермовтулкой
Классическая схема для новых объектов. Накладную гильзу с прижимным фланцем мы закрепляем на бетонной или кирпичной стене, а неразъемную одноканальную гермовтулку надеваем на трубу до ее подключения. При затяжке болтов эластомер расширяется в межтрубном зазоре и перекрывает путь воде и грунтовым газам. Комплект закрывает вводы диаметром от 50 до 315 мм и подходит как для напорного водопровода, так и для самотечной канализации.
Узел для стояков и перекрытий: гильза проходная ГП SALEX® 3х3 с разъемной гермовтулкой
Для проходов через перекрытия шахт и подвалов мы рекомендуем проходную гильзу 3х3 с прижимным и дополнительным фланцем в паре с разъемной гермовтулкой. Разъемная конструкция — принципиальное преимущество для эксплуатируемых зданий: уплотнение монтируется на уже проложенную трубу без ее демонтажа, а при замене стояка гильза остается в конструкции. Узел компенсирует смещение трубы до 10 мм и держит давление 0,5 МПа — то самое пробное давление, на которое ориентируется норматив.
Многоканальная гермовтулка для группового ввода труб и кабелей
Когда через один проем заходят несколько гофрированных полиэтиленовых труб или кабельных линий, мы герметизируем их одним изделием — многоканальной гермовтулкой с индивидуальным каналом под каждую коммуникацию. Это избавляет от необходимости бурить отдельное отверстие под каждую трубу и исключает слабые места на стыках соседних проходок.
Узел герметизации ввода в резервуар чистой и технической воды
Для резервуаров мы производим специализированный комплект, рассчитанный на работу при глубине до 50 м. Узел допускает угловое отклонение трубы относительно оси прохода и сохраняет герметичность при температурных деформациях, что критично для заглубленных емкостей водоканалов и промышленных площадок.
Закладной узел с герметизирующей манжетой для монолитного строительства
Если стена еще не залита, самое надежное решение — заложить узел герметизации в опалубку до бетонирования. Закладной комплект с герметизирующей манжетой образует с монолитом единое целое и принимает трубы из любых материалов: сталь, чугун, ПНД, НПВХ. Проектировщику это дает готовый узел, который без вопросов проходит экспертизу, а монтажникам — проход, полностью подготовленный к протяжке коммуникаций.
Материалы и контроль качества: за счет чего узлы Salex® служат 50 лет
Мы не используем формулировку «высокое качество» — вместо нее приводим конкретные параметры наших изделий:
- фланцы и крепеж из коррозионностойких сталей AISI 304 и AISI 316, стойких к сточным водам и грунтовой влаге;
- уплотнители из эластомеров EPDM, МБС, ТМКЩ и силикона с рабочим диапазоном температур от -60°С до +260°С — под конкретную среду мы подбираем конкретную резину;
- приемо-сдаточные испытания опрессовкой давлением, превышающим рабочее в 10–20 раз, для каждого изделия;
- соответствие ТУ 2531-002-91573612-2016 с полным пакетом документов для согласования проекта;
- расчетный срок службы не менее 50 лет при официальной гарантии 5 лет.
Такой запас по материалам и испытаниям означает, что узел, смонтированный один раз, не потребует внимания эксплуатационной службы на протяжении всего жизненного цикла сетей.
Нестандартный проем, большой диаметр, сжатые сроки — мы решим и это
Типовые комплекты закрывают большинство задач, но реальная стройка регулярно преподносит вводы, которых нет ни в одном каталоге: овальные и деформированные гильзы, смещенные оси, многотрубные проемы, диаметры за пределами стандартных рядов. Для таких случаев у нас работает собственный конструкторский отдел: инженеры проектируют узел под Ваши фактические размеры, а производство изготавливает его в срок от 1 дня. Мы единственные на рынке работаем с вводами диаметром до 3000 мм, поэтому беремся и за коллекторы, и за футляры магистральных сетей.
Пришлите нам эскиз, фотографию проема или лист проекта — мы подберем типовой узел из этой статьи или рассчитаем индивидуальный комплект, согласуем чертеж и передадим изделие в производство.
Закажите узлы герметизации вводов, соответствующие СНиП 2.04.01-85
Герметичный ввод канализации и водопровода — это требование норматива и одновременно самая дешевая страховка от затопленных подвалов, коррозии фундамента и аварийных вызовов. Выбирая готовые узлы Salex®, Вы получаете изделие прямого производителя с подтвержденной испытаниями герметичностью, документацией для экспертизы и ресурсом на весь срок службы здания.
Свяжитесь с нами — мы уточним параметры Вашего ввода, предложим оптимальный комплект и изготовим его точно в срок.
