Готовые узлы герметизации проходов через промышленную кровлю

Каждый вентиляционный ствол, дымоход котельной или кабельный ввод, выходящий через крышу цеха, склада или логистического терминала — потенциальная точка аварии. Если узел прохода собран на площадке «на глазок», из мастики, ленты и монтажной пены, рано или поздно вода найдет щель между материалами с разным коэффициентом расширения. Дальше — намокшая теплоизоляция, коррозия профнастила, короткое замыкание в кабельном канале и остановка производственной линии на время ремонта кровли. Для промышленного объекта цена такой ошибки — это простой оборудования и порча материалов внутри здания, а не стоимость герметика.

Мы более 20 лет проектируем и производим узлы герметизации инженерных вводов и знаем, что на промышленной кровле надежность дает не состав мастики, а инженерно рассчитанный заводской узел.

Почему герметик и пена не держат проход через кровлю

Обмазать трубу мастикой или обмотать гидроизоляционной лентой — самый быстрый способ закрыть проход. На практике на промышленной кровле это решение живет один-два сезона, а затем начинает пропускать воду. Причина — в физике узла:

• Вибрационные нагрузки от оборудования. Вентустановки, компрессоры и насосные группы передают вибрацию на воздуховоды и трубы, проходящие через кровельный пирог. Застывший герметик хрупкий и трескается по контуру трубы уже через несколько месяцев микроколебаний.
• Разница линейного расширения материалов. Труба, гидроизоляционная мембрана и мастика расширяются и сжимаются с разной скоростью при суточных перепадах температуры — между ними образуется зазор, путь для воды.
• Снеговые нагрузки. На плоской кровле снег скапливается у основания шахт и коробов, создавая точечную нагрузку и застой талой воды именно там, где герметичность важнее всего.
• Отсутствие компенсации осевых смещений. Кровельный пирог оседает, труба смещается относительно проема на несколько миллиметров — обмазочная гидроизоляция такое смещение не компенсирует.

Инженерный факт

Мокрая минеральная вата в кровельном пироге теряет до 70% теплозащитных свойств уже после одного протекания.

Мастика, рулонная гидроизоляция и монтажная пена подходят для временной заделки или в качестве дополнительного слоя, но не могут выступать самостоятельным узлом герметизации на кровле промышленного здания. Здесь нужен инженерный узел с рассчитанным контуром уплотнения, а не строительная химия.

Заводские узлы герметизации — основа надежного прохода через кровлю

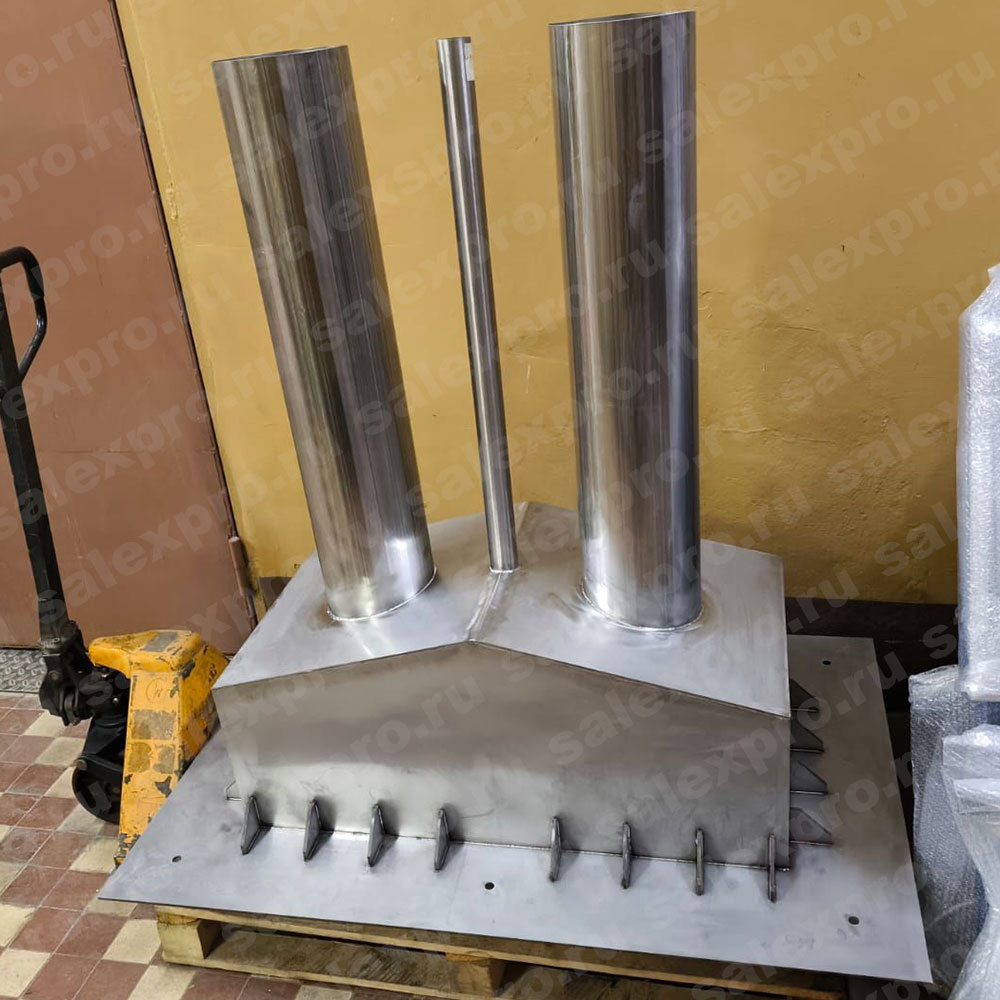

Мы производим полную линейку решений для проходов труб и кабелей через кровлю: от точечного вывода одиночного датчика до многоканального узла для десятков линий. Габаритный ряд — от Ø 10 мм до Ø 3000 мм, поэтому один принцип узла закрывает и вытяжной короб небольшого сечения, и крупный ствол промышленной вентшахты

.

Узлы герметизации проходов кровли

Для труб технологической вентиляции, дымоходов и технологических стоков мы предлагаем несколько типовых конфигураций:

• Гильза накладная в паре с неразъемной одноканальной гермовтулкой — базовое решение для стальных и полиэтиленовых труб диаметром 50–400 мм с прижимным и дополнительным фланцем.

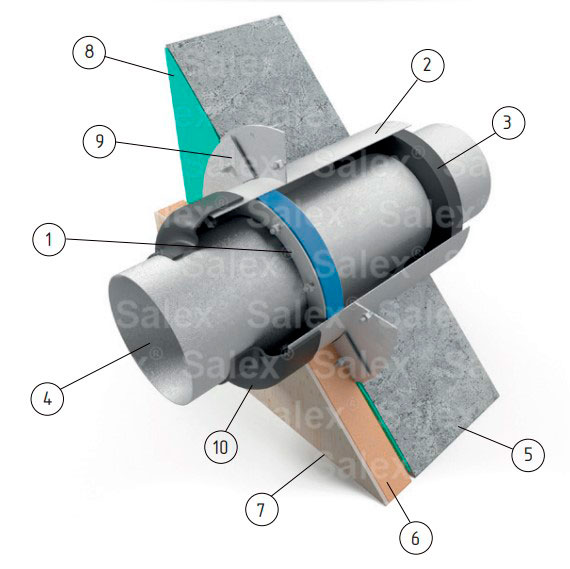

• Узел герметизации проходной для труб Ø 500–1200 мм или пучков труб — выдерживает осевое смещение до ±15 мм и давление до 0,6 МПа, что важно для оседающей кровельной конструкции.
• Сейсмостойкий узел, закладной или проходной — для объектов в зонах сейсмичности 8–9 баллов, где узел должен сохранять герметичность при подвижках конструкций.

Гермовтулки и гермовставки для кабельных вводов

Кабельный ввод через кровлю — как правило, не одна линия, а пучок силовых, контрольных и оптических кабелей разного сечения. Для таких проходов производим:

• Многоканальную гермовтулку — единая гильза с индивидуальным уплотнением каждого канала, до 20 вводов диаметром 5–40 мм.
• Разъемные гермовтулки (два или три слоя резины) — позволяют завести гофротрубу или металлорукав в готовый корпус без протяжки кабеля, удобно при монтаже на уже уложенные линии.

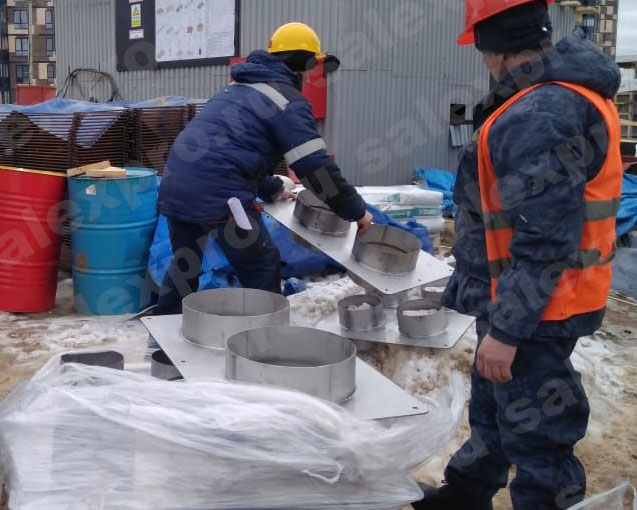

• Узел герметизации проходной с многотрубной гермовтулкой — комплект «гильза плюс сальниковая плита» для электротехнических зданий и щитовых на кровле.

Гильзы и герметизирующие манжеты

Отдельно поставляем гильзы из нержавеющей стали AISI 304 и AISI 316 и герметизирующие манжеты для узлов, где труба уже установлена и разбирать ее нельзя. Уплотнительный контур собираем из термостойких либо маслобензостойких эластомеров — марку резины подбираем под условия эксплуатации: рабочий диапазон температур от -60°С до +260°С, контакт с промышленными стоками, УФ-излучение или масляный туман вентиляционного цеха.

ВНИМАНИЕ! Перед отгрузкой каждое изделие проходит заводскую опрессовку давлением, которое в 10–20 раз превышает рабочее — на площадке остается только правильно затянуть фланцевые соединения.

Что получает застройщик и ГИП, отказавшись от герметика в пользу готового узла

Перевод узла прохода из категории «строительная химия» в категорию «инженерное изделие» напрямую влияет на экономику объекта:

• Скорость монтажа. Установка готового узла не требует прогрева резины и специального инструмента — момент затяжки фланцевых болтов контролируется обычным динамометрическим ключом по схеме «крест-накрест», в том числе при отрицательных температурах.
• Отсутствие человеческого фактора. Качество обмазочной гидроизоляции зависит от квалификации бригады и погоды в день монтажа. Заводской узел приходит на объект уже с рассчитанным контуром уплотнения.
• Монтаж без остановки уже проложенных коммуникаций. Разъемные конструкции гермовтулок позволяют установить узел на трубу, которая уже смонтирована и находится в работе.
• Официальная гарантия и реальный ресурс. Мы даем 5 лет официальной гарантии при расчетном сроке службы не менее 50 лет — точку прохода на кровле не придется вскрывать повторно в течение десятилетий.
• Ремонтопригодность. Разъемные узлы позволяют инспектировать или заменить трубу без демонтажа самой гильзы, что важно для действующего производства.
• Индивидуальные диаметры и сроки от 1 дня. Если типовой узел не подходит под нестандартный проем, многотрубный ввод или смещенные оси, наш конструкторский отдел разрабатывает индивидуальное решение и запускает изготовление в течение суток.

Чек-лист для проектировщика: как выбрать узел под параметры объекта

Чтобы подобрать конфигурацию узла на этапе проекта или закупки, нам нужны следующие данные:

1. Тип кровли и состав кровельного пирога — несущее основание, гидроизоляционная мембрана, утеплитель.
2. Диаметр и количество проходов — одиночная труба, пучок труб или многоканальный кабельный ввод.
3. Материал трубы или кабеля — сталь, полиэтилен, гофротруба, металлорукав.
4. Температурный режим эксплуатации — рабочий диапазон и амплитуда сезонных колебаний.
5. Вибрационные или сейсмические нагрузки — оборудование рядом, сейсмичность района.
6. Агрессивность среды — контакт со стоками, маслами, УФ-излучением.
7. Требования к ремонтопригодности — нужна ли возможность замены трубы без демонтажа гильзы.

С этими параметрами мы подбираем типоразмер, а при нестандартном проеме — разрабатываем узел под техническое задание.

Закажите расчет узла герметизации кровельного прохода

Направьте нам параметры прохода — диаметр, материал трубы или кабеля, тип кровли и условия эксплуатации — и мы подберем или разработаем готовый узел герметизации, который сохранит герметичность кровли Вашего объекта на десятилетия вперед. Изготовим по стандартной линейке или под индивидуальные размеры, приложим пакет сертификатов и отгрузим в согласованный срок.
