Каждый проход трубы или кабеля через фундамент — это потенциальная точка аварии. Бетон и сталь имеют разные коэффициенты теплового расширения, грунт «дышит», трубопровод вибрирует, а грунтовые воды создают постоянное гидростатическое давление на ограждающую конструкцию. Именно поэтому мастика, цементный раствор и монтажная пена в межтрубном зазоре работают месяцы, а не десятилетия. Мы, инженеры компании Salex, более 20 лет проектируем и производим узлы герметизации вводов и в этой статье объясним, как закрыть проблему один раз — на весь срок службы здания.
Почему герметизация вводов коммуникаций требует расчетного узла, а не герметика
Когда на объекте появляется течь по вводу, первая реакция эксплуатации — заполнить зазор подручным материалом. Результат предсказуем с инженерной точки зрения: жесткая заделка не компенсирует подвижки трубы относительно строительной конструкции, по контакту «бетон — заполнитель» образуется микротрещина, и вода возвращается уже при первом сезонном цикле.
Корректная герметизация инженерных вводов строится на другом принципе. Между гильзой и трубой устанавливается эластичный уплотнительный элемент, который при затяжке болтов расширяется в радиальном направлении и обжимает обе поверхности с расчетным усилием. Резина с твердостью по Шору 35–50 единиц сохраняет упругость, допускает смещения и вибрацию трубопровода и при этом держит давление грунтовых вод. Это и есть та разница между «замазать» и «загерметизировать», которую мы закладываем в каждое наше изделие.
Что мы производим для герметизации инженерных вводов
Salex (ООО «ТД СТРОЙМОСТ») — производитель полного цикла: от разработки в собственном конструкторском отделе до серийного выпуска и опрессовки готовых изделий. Для герметизации вводов инженерных коммуникаций в здание мы предлагаем три базовых типа решений.

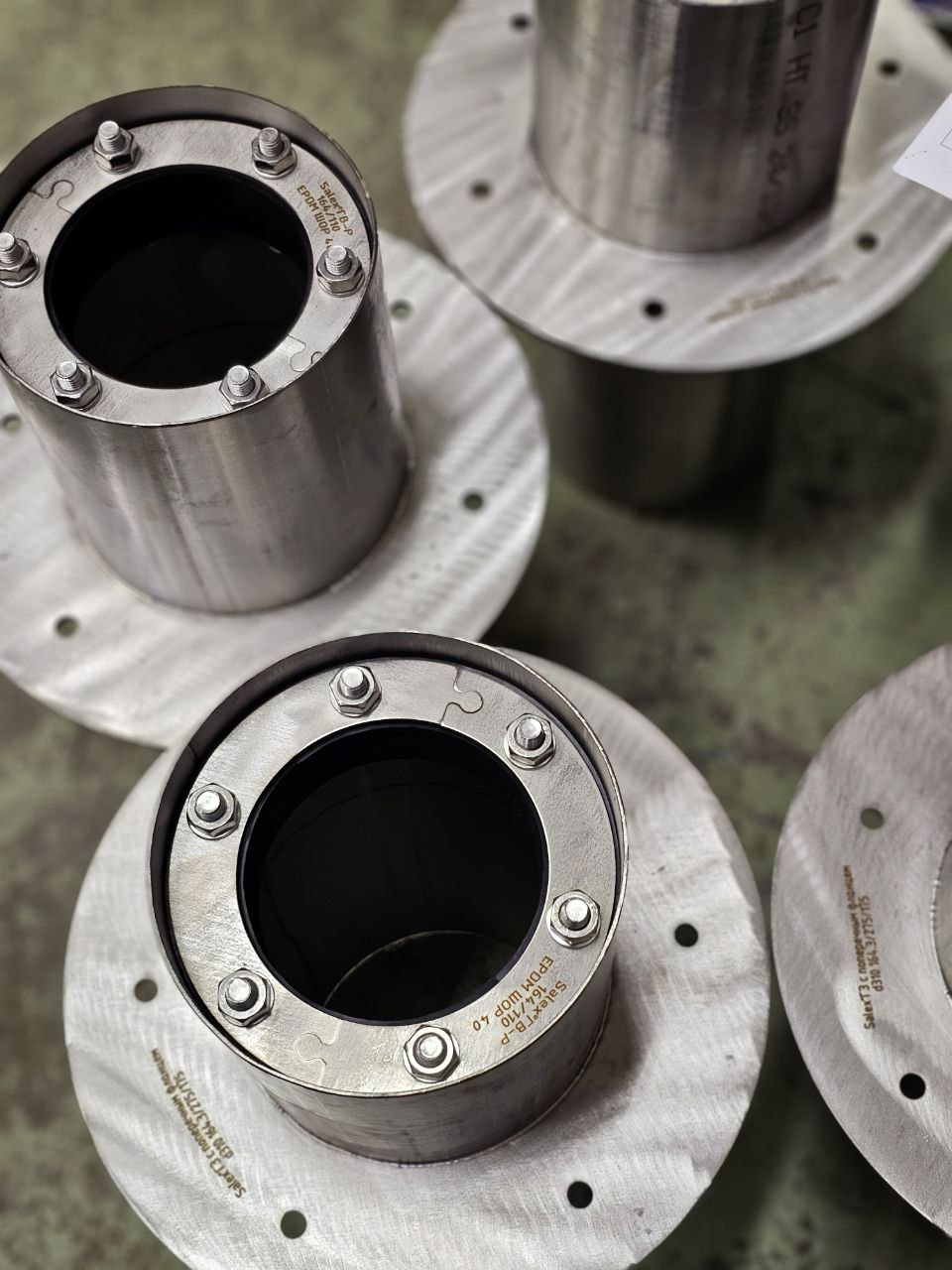

Гермовтулки SALEX® — основной узел герметизации ввода
Гермовтулка представляет собой набор эластомерных сегментов между прижимными фланцами из коррозионностойкой стали. При равномерной затяжке болтов эластомер заполняет межтрубное пространство и создает герметичный пояс, рассчитанный на давление воды. Мы изготавливаем гермовтулки под любую пару «гильза — труба» диаметром до 3000 мм — с такими размерами в России, кроме нас, не работает никто.
Мы выпускаем гермовтулки в двух исполнениях, и выбор зависит от стадии, на которой находится Ваш объект:
- Неразъемные гермовтулки — решение для нового строительства и реконструкции, когда трубопровод еще монтируется. Цельное эластомерное кольцо без стыков надевается на трубу до ее установки в гильзу и обеспечивает максимальную герметичность контура — в уплотнении физически нет разъемов, через которые могла бы пройти вода. Этот вариант мы рекомендуем закладывать в проект.
- Разъемные гермовтулки — решение для действующих объектов: сегментную конструкцию можно смонтировать на уже проложенную трубу или кабель без демонтажа и остановки системы. Для главного механика это означает, что герметизация ввода выполняется за 30–40 минут силами штатного персонала, с одним динамометрическим ключом, без сварки и огневых работ.
Гермовставки для нестандартных проемов и многотрубных проходок

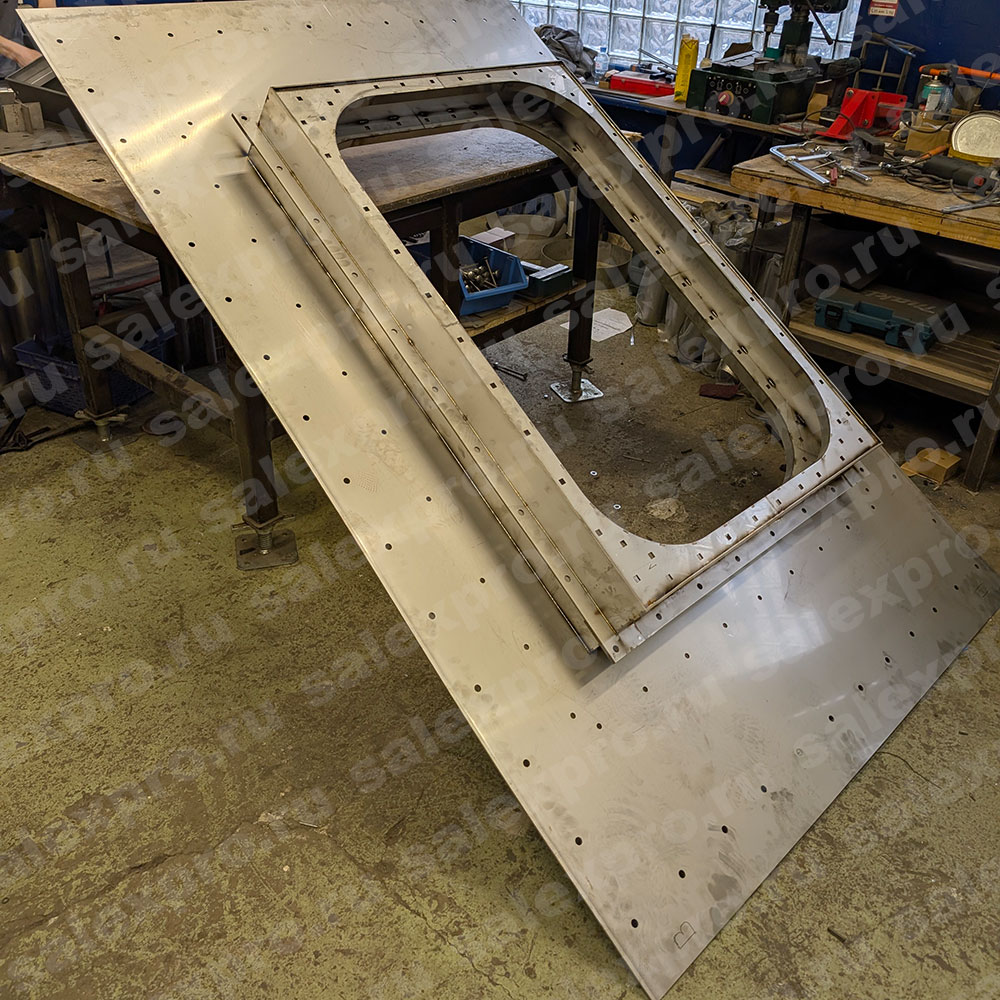

Если через один проем проходит несколько трубопроводов или пучок кабелей, мы проектируем гермовставку — единый уплотнительный блок под конкретную геометрию проема. Сюда же относятся задачи, от которых обычно отказываются: деформированные гильзы, смещение оси трубы относительно оси гильзы, проемы сложной формы. Наш конструкторский отдел выполняет расчет по Вашим обмерам, и Вы получаете изделие, которое встает в проем без подгонки по месту.

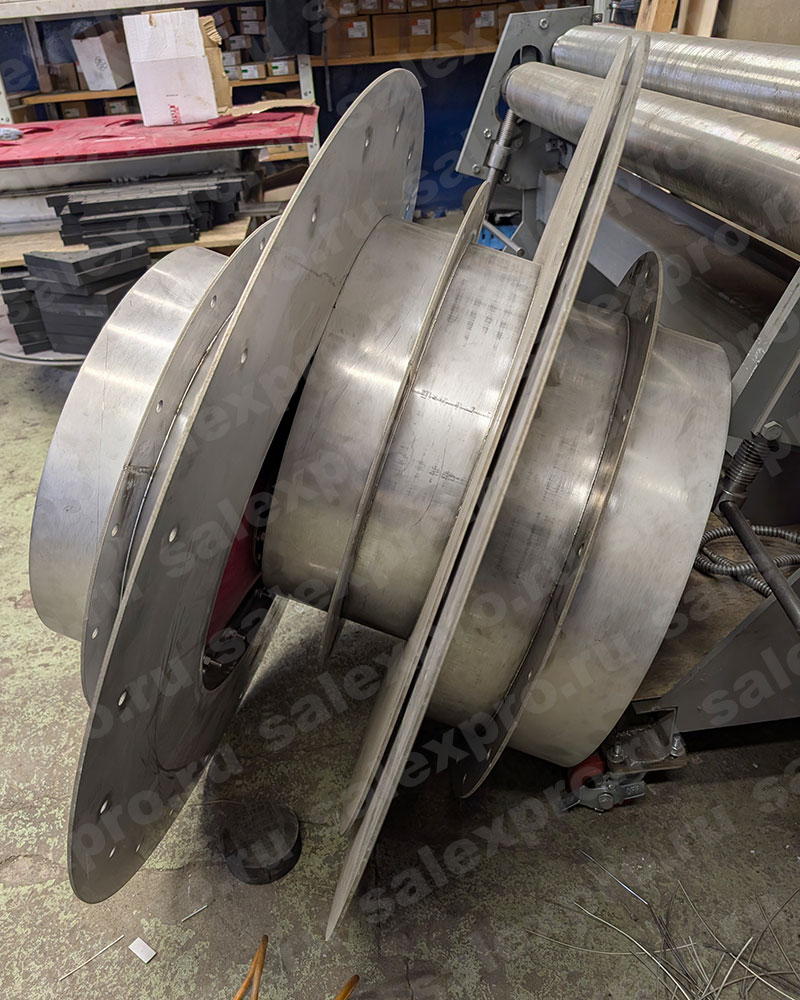

Комплекты для герметизации: гильза + уплотнительный узел
Для проектировщиков и ГИПов мы комплектуем узел целиком: закладная гильза из стали AISI 304 или 316, гермовтулка, крепеж, паспорт и чертеж для привязки в проект. Продукция выпускается по ТУ 2531-002-91573612-2016, поэтому узел проходит экспертизу без замечаний — рабочую документацию и сертификаты мы передаем вместе с коммерческим предложением.

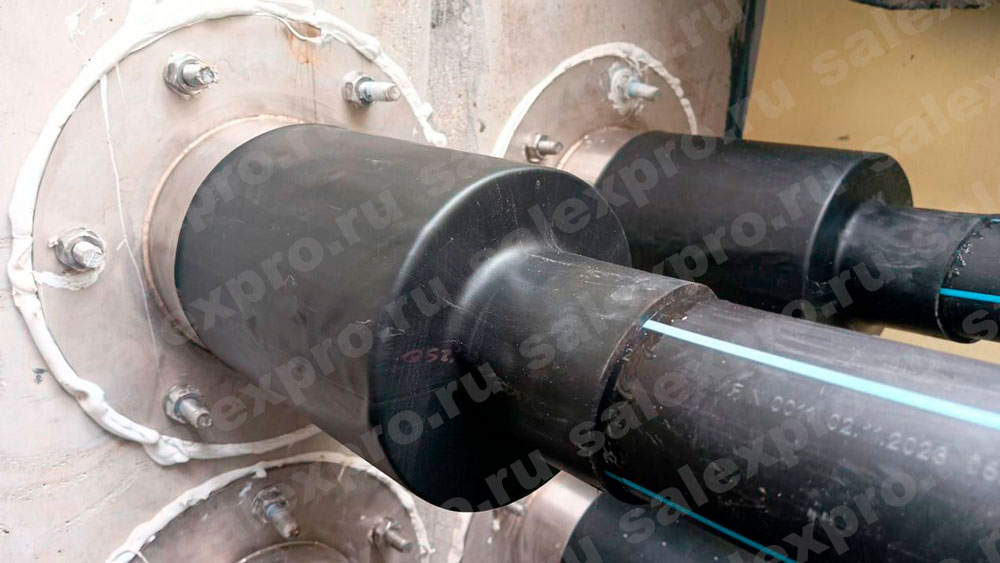

Решения для герметизации вводов инженерных коммуникаций разных типов
Принцип уплотнения межтрубного зазора един, но каждая инженерная система предъявляет к узлу свои требования: рабочая температура, агрессивность среды, габариты проема, допустимое усилие обжатия. Мы учитываем эту специфику на этапе подбора эластомера и конструкции — Вам не нужно разбираться в марках резины, достаточно назвать тип коммуникации и условия эксплуатации. Вот наиболее частые задачи, с которыми к нам обращаются.
- Герметизация тепловых вводов. Самый нагруженный случай: значительные температурные деформации трубопровода и циклы нагрева-остывания гарантированно разрушают жесткую заделку. Для вводов теплосети мы применяем EPDM или силикон с рабочим диапазоном до +260°С и оставляем трубе возможность подвижек внутри упругого уплотнения.
- Герметизация вводов в колодец. Хроническую проблему водоканалов — подтопление через изношенные гильзы — мы закрываем гермовтулками из резины МБС или ТМКЩ, стойкой к сточным водам, щелочам и кислотам. Фланцы из нержавеющей стали не корродируют в постоянно влажной среде, поэтому узел работает по принципу «поставили и забыли».
- Герметизация кабельных вводов. Здесь критично не пережать оболочку силовых линий, поэтому усилие обжатия мы рассчитываем под конкретный кабель. Изготавливаем узлы под одиночные кабели и многоканальные проходки — в том числе с резервными каналами под будущую прокладку.
Контроль качества: каждое изделие проходит опрессовку
Мы не проверяем продукцию выборочно — каждый узел перед отгрузкой опрессовывается давлением, превышающим рабочее в 10–20 раз. Для снабженцев это снимает главный риск закупки: Вы получаете изделие прямого производителя с паспортом испытаний, полным пакетом документов и работой с НДС, а не безымянную резину, которая рассохнется через сезон.
Как мы подбираем решение для герметизации инженерного ввода под Ваш объект
Чтобы рассчитать узел герметизации ввода коммуникаций в здание, нам достаточно трех параметров: наружный диаметр трубы или кабеля, внутренний диаметр гильзы (или размеры проема) и условия эксплуатации — среда, температура, наличие напорных грунтовых вод. Если гильза деформирована или ось смещена, пришлите фото и обмеры: для нашего отдела разработок это штатная задача, а не повод для отказа.
Серийные позиции отгружаем со склада, индивидуальные изделия изготавливаем от 1 дня — когда на объекте стоит вода, мы понимаем цену каждых суток простоя.
Позвоните или отправьте заявку с параметрами Вашего ввода — инженер Salex подберет типовое решение из каталога или спроектирует узел под Ваше техническое задание, подготовит чертежи для проекта и рассчитает точную стоимость. Герметизация вводов — это наша единственная специализация на протяжении 20 лет, и мы отвечаем за результат ресурсом изделия, а не обещаниями.
