Точки ввода труб через фундаменты, стены резервуаров и колодцев относятся к наиболее уязвимым узлам инженерной сети. Грунтовые воды, агрессивные среды, осадка здания и вибрация трубопроводов разрушают любые «мокрые» способы герметизации — бетонную заделку, монтажную пену, каболку и битумную замазку. Через 1–2 сезона появляются капельные течи, к 3–5 году эксплуатации — устойчивые подтопления.
Мы в Salex® более 20 лет производим заводские системы активной герметизации, которые работают по другому принципу. Эластомер при затяжке болтов расширяется в радиальном направлении и плотно заполняет межтрубный зазор. Узел сохраняет герметичность даже при подвижке трубы, температурных деформациях и осадке конструкции.
Гермовтулки и гермовставки Salex® — базовое решение для герметизации вводов одиночных труб

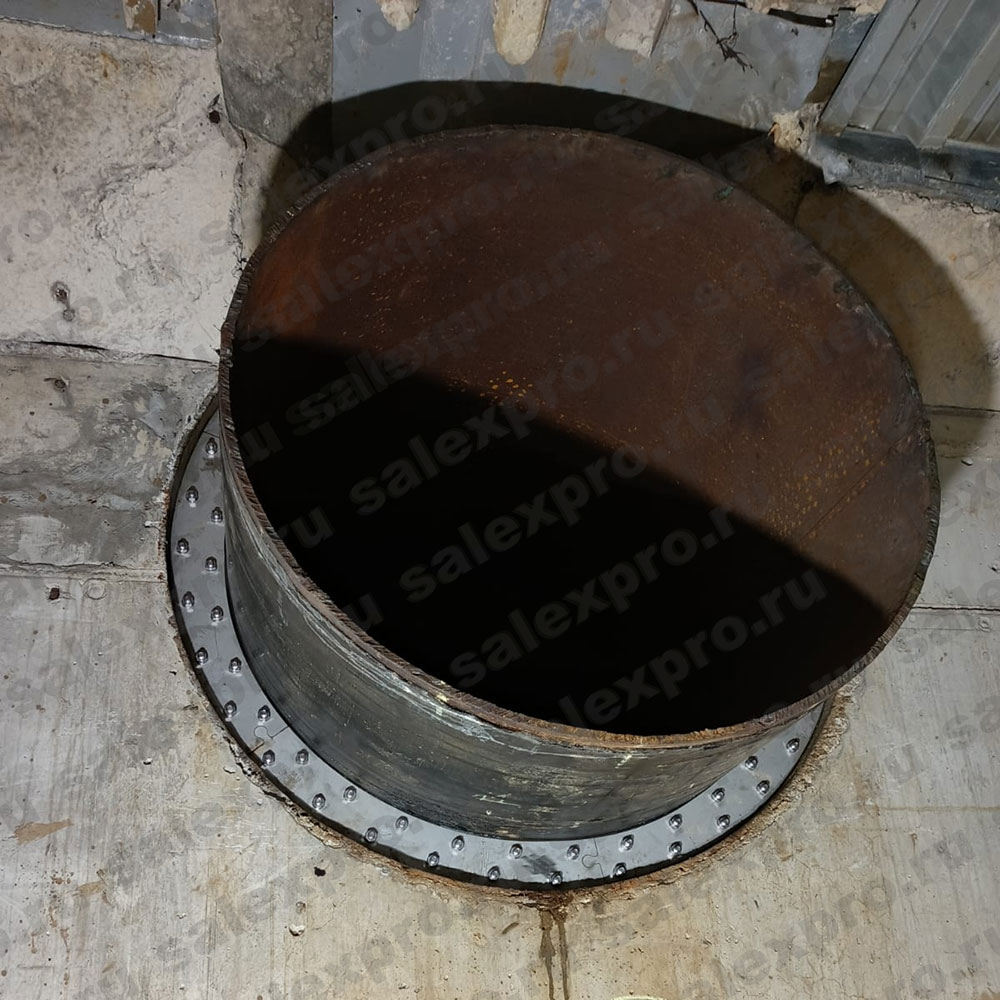

Гермовтулка состоит из двух нержавеющих фланцев, между которыми зажат эластомерный сердечник. При затяжке болтов резина выдавливается в стороны и создает герметичный пояс между трубой и гильзой. Конструкция работает на вводах диаметром от 20 до 3000 мм — мы единственные на рынке выпускаем изделия с верхней границей до 3 метров.
Выпускаем два исполнения:
- Неразъемные гермовтулки. Производим для монтажа на этапе прокладки новых сетей — узел заводится в подготовленную гильзу до протяжки трубы.
- Разъемные гермовтулки. Поставляем для ремонта действующих объектов, где трубопровод уже смонтирован и его нельзя разбирать. Изделие раскрывается, надевается на трубу и стягивается на месте без врезки. Установка такой гермовтулки на действующий узел ввода занимает 15–30 минут и не требует остановки систем водоснабжения или канализации.
Многотрубные системы герметизации для групповых трубных вводов
Когда через один проем нужно завести несколько трубопроводов разного диаметра, мы изготавливаем многотрубные системы. Конструкция представляет собой прямоугольный или круглый каркас из нержавеющей стали AISI 304 или AISI 316 с эластомерными модулями под каждый канал. Решение проектируем под групповой ввод коммуникаций через общий проем в фундаменте, стене резервуара или коллектора — без необходимости разносить трубы по отдельным гильзам.
Если у Вас на объекте используются профильные, квадратные или гофрированные трубы, мы спроектируем и изготовим вставку под конкретное сечение. Серийных аналогов такие изделия не имеют — производим их по чертежу или замерам заказчика.
Готовые решения для герметизации вводов труб в здания и колодцы
Конкретный узел подбираем исходя из типа конструкции, состава транспортируемой среды и стадии работ — нового строительства или ремонта действующих сетей.

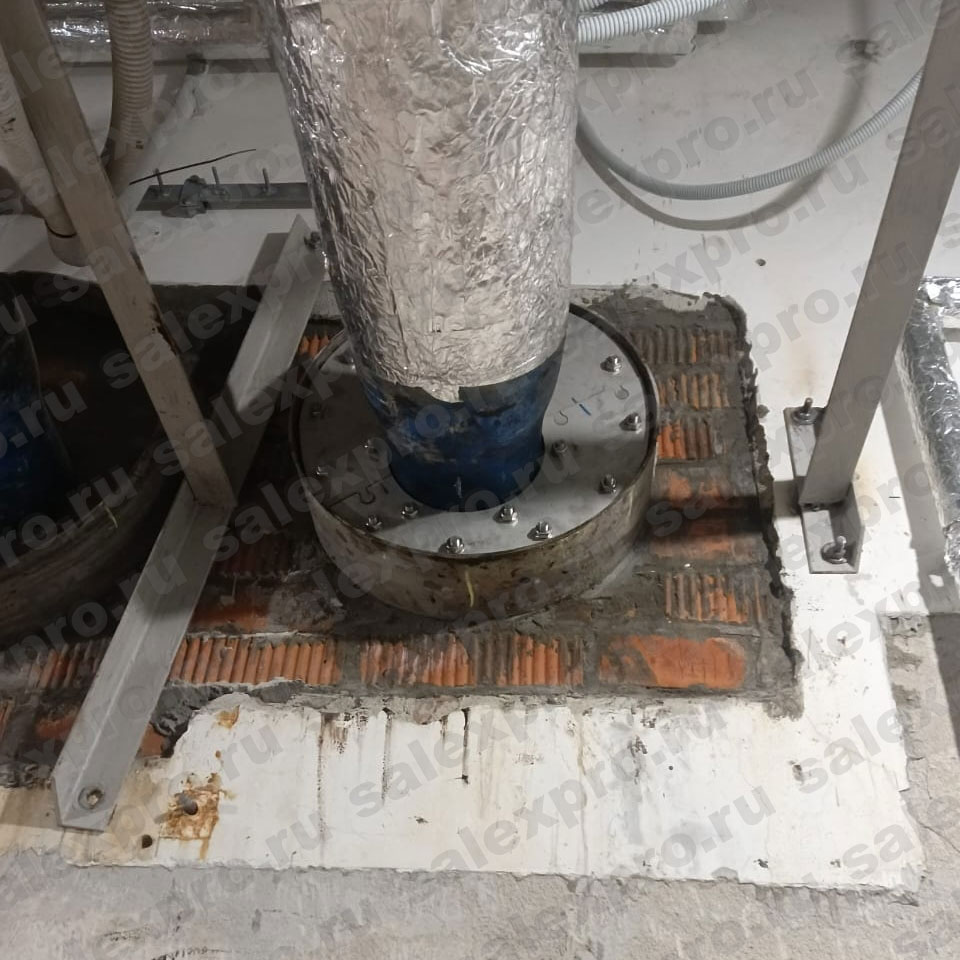

- Ввод труб в фундаменты и стены зданий. Для нового строительства производим закладные гильзы с промежуточным фланцем — он удлиняет путь фильтрации воды по контуру бетон-металл и работает как дополнительная водяная отсечка. В пару к гильзе поставляем гермовтулку, которая после протяжки трубы запирает межтрубный зазор. Для ремонта действующих фундаментов, где гильза уже забетонирована, выпускаем разъемные модели — труба остается на месте, без вскрытия стены и остановки сети. При высоком уровне грунтовых вод комплектуем узел гермовтулкой с увеличенным числом эластомерных колец и увеличенным фланцем — она удерживает гидростатический напор без подсоса воды по контуру.

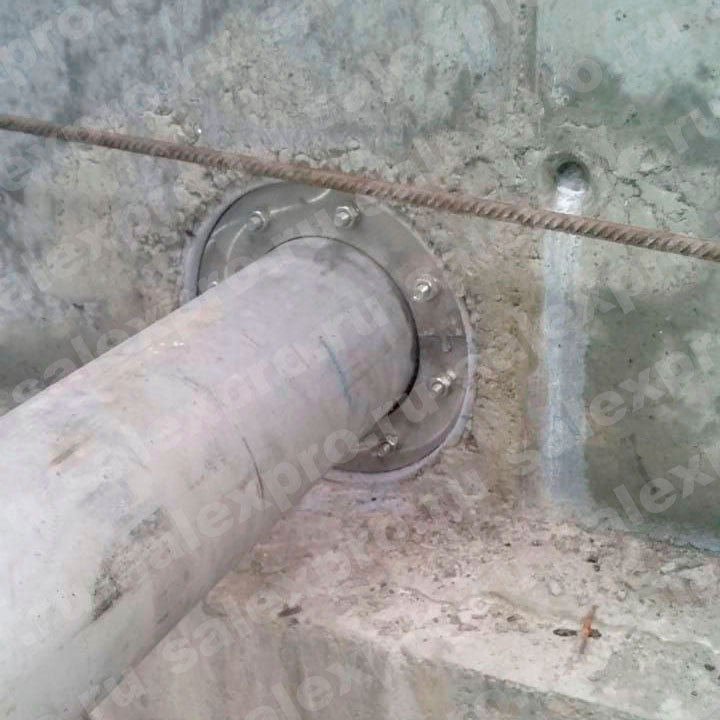

- Герметизация ввода трубы в колодец. Для водопроводных, канализационных и ливневых колодцев рекомендуем разъемные гермовтулки с эластомером МБС или EPDM — резина сохраняет упругость при контакте со сточными водами и сезонных перепадах температуры. Решение подходит для бетонных, кирпичных и полимерных колодцев: посадочный фланец изготавливаем под фактический диаметр отверстия по Вашему размеру.

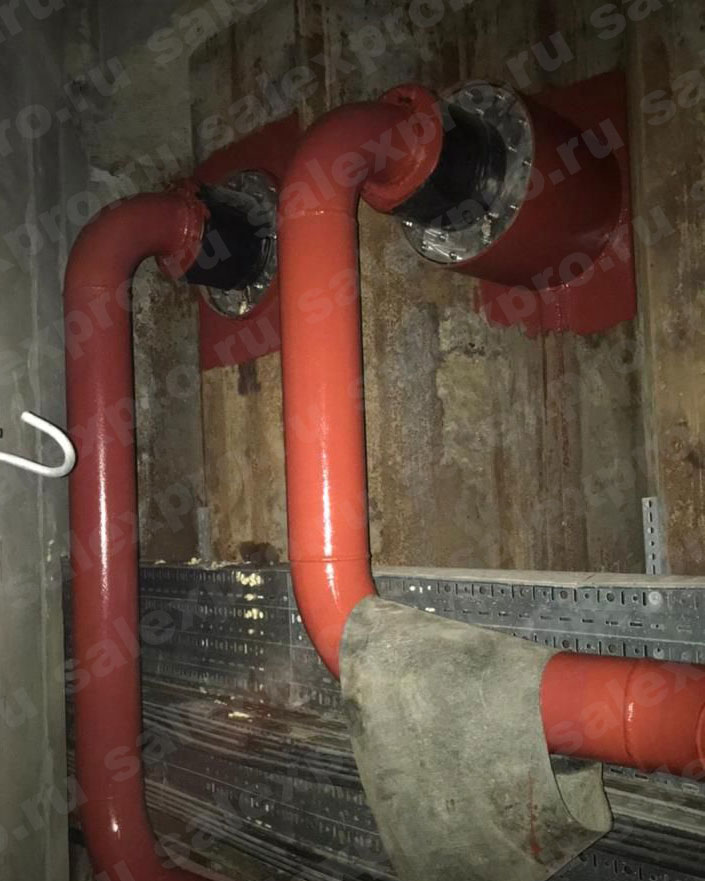

- Глубокие смотровые колодцы и коллекторы. При вводе через монолитную стенку на глубине более 3 метров рекомендуем комплект из закладной гильзы и гермовтулки с двойным уплотнением. В состав комплекта включаем опорно-направляющее кольцо (ОНК) — оно центрирует трубу внутри гильзы и снимает перекосы, которые возникают при осадке грунта вокруг колодца.
Ввод ПНД трубы в колодец и герметизация полимерных сетей
Полиэтиленовые трубы низкого давления требуют отдельного подхода: материал имеет высокий коэффициент линейного расширения и подвижен при перепадах температуры. Жесткие методы заделки на таких сетях неработоспособны.
Мы подбираем гермовтулку с эластомером EPDM или силиконом нужной твердости — обычно 35–50 единиц по Шору. Резина компенсирует подвижку трубы и сохраняет герметичность при многократных циклах «сжатие-расширение». Для ввода ПНД трубы в колодец и герметизации напорных водоводов выпускаем разъемные модели — монтаж выполняется на действующей трубе без врезки и без сварных работ.
Герметизация вводов труб в сейсмических зонах и условиях вибрационных нагрузок
Наши узлы сохраняют герметичность в районах с сейсмической активностью до 9 баллов по шкале MSK-64. Эластомер гасит вибрационные нагрузки до 0,45 мм/сек — этого достаточно для насосных станций первого подъема, компрессорных цехов и установок нефтепереработки.
Наши гермовтулки работают на объектах энергетики, водоканалов, в метрополитене, на химических и фармацевтических производствах — везде, где традиционная заделка не выдерживает динамических нагрузок и контакта с агрессивной средой.
Материалы и параметры наших изделий для герметизации вводов труб
- Фланцы изготавливаем из нержавеющих сталей AISI 304, AISI 316, 316L — марку подбираем под среду эксплуатации. Эластомерное уплотнение — ТМКЩ, EPDM, МБС или силикон, в зависимости от состава транспортируемой среды и температурного режима.
- Рабочий диапазон температур: от -60°С до +260°С. Каждое изделие проходит опрессовку давлением, превышающим рабочее в 10–20 раз. Заявленный ресурс — не менее 50 лет, официальная гарантия — 5 лет. Производство сертифицировано по ТУ 2531-002-91573612-2016.
Закажите расчет узла герметизации вводов труб Salex®
Отправьте нам спецификацию, чертеж проема или техническое задание — за 24 часа мы подготовим оптимальное решение под Ваш объект, рассчитаем стоимость и согласуем сроки изготовления. Свяжитесь с инженером по телефону или электронной почте — подберем гермовтулку, гермовставку или многотрубную систему точно под Ваши условия эксплуатации.
