Электрические сети чувствительны не только к прямой воде, но и к подсосу влаги, газам, конденсату и грызунам. Кабель в отличие от трубы подвижен: его оболочка «дышит» от температуры, его дергает при коммутации, основание здания дает осадку. Монтажная пена, силикон или цементный раствор держатся на адгезии — а адгезия в этих условиях исчезает первой. Через сезон-другой Вы получаете подтопленную трассу и риск замыкания.
Мы в Salex® производим узлы герметизации ввода кабеля в здание с механическим обжимом эластомера: герметичность поддерживается не клеем, а постоянным контактным давлением. Ниже разбираем, какое готовое решение выбрать под Вашу схему.
Классификация решений герметизации вводов кабеля по типу монтажа и количеству линий
- Одиночные кабельные вводы — стандартная гермовтулка. Применяется, когда через одно отверстие (после алмазного бурения или в закладной) проходит один кабель. Пакет эластомера зажимается двумя фланцами; при затяжке болтов резина расширяется радиально и обжимает оболочку кабеля по всей окружности. Внутренний диаметр подбираем точно под кабель — от 10 мм по типоразмерному ряду, внешний диаметр стандартного ряда — до 1100 мм. Радиальный обжим равномерный, локальных пережимов оболочки нет.

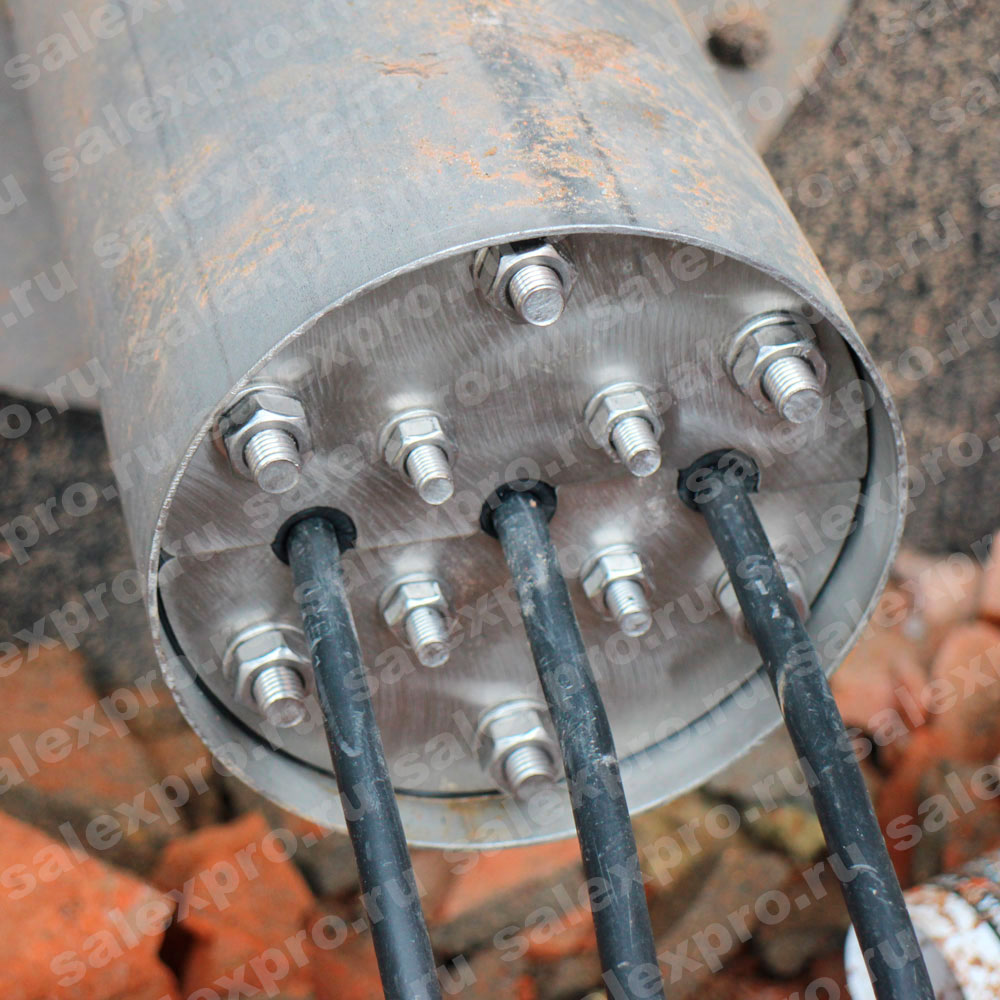

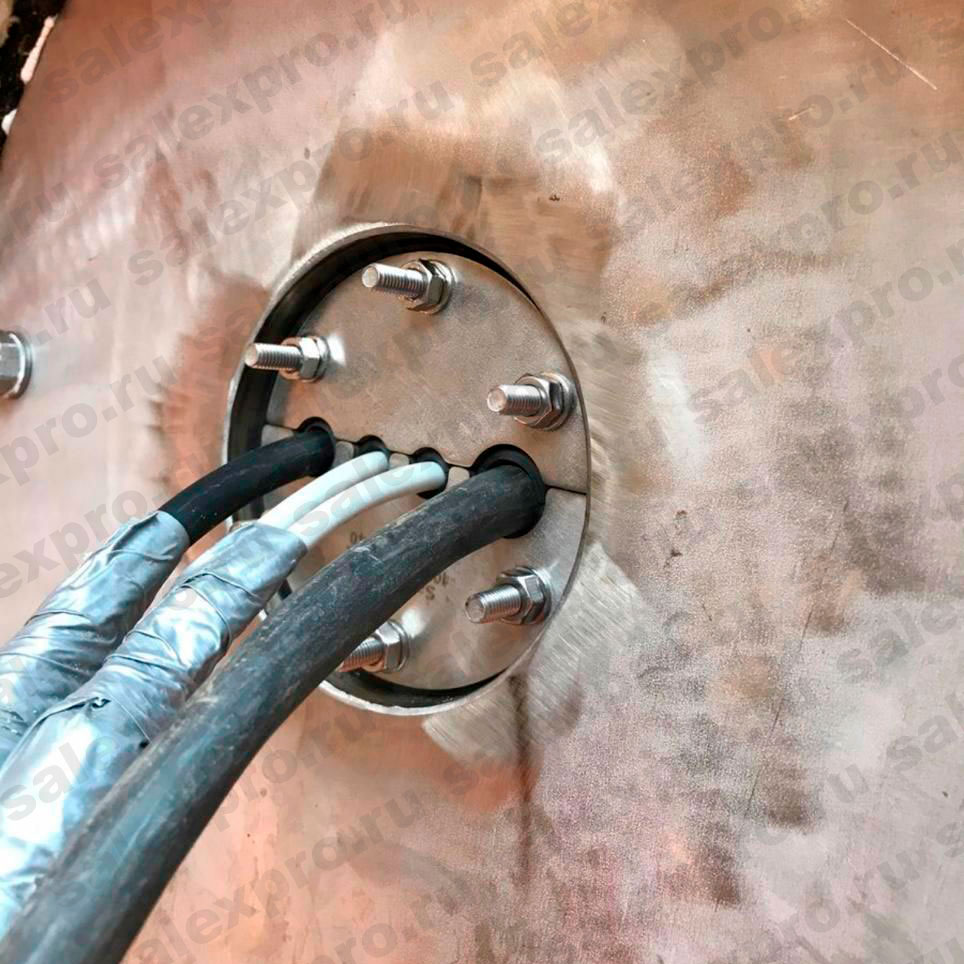

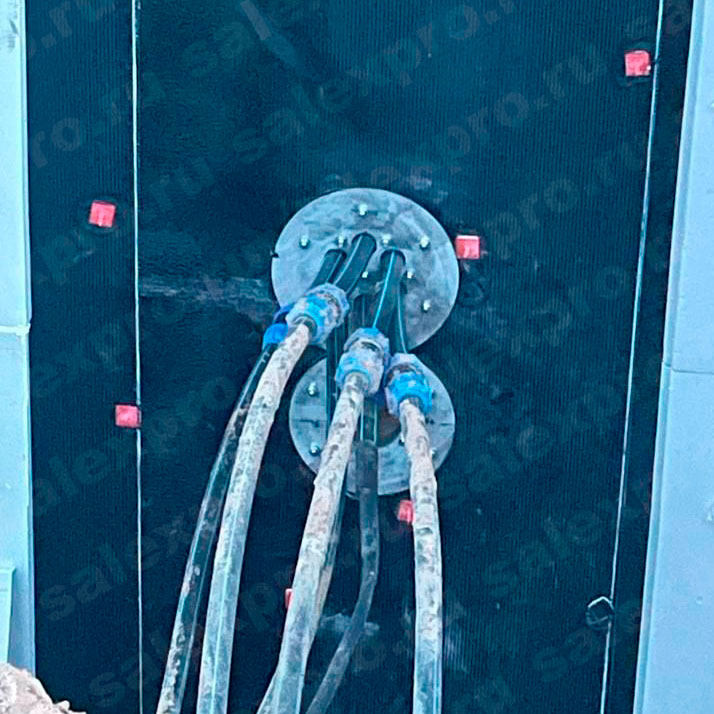

- Групповые вводы в одном отверстии — гермовставка с множеством отверстий. Когда через один круглый или прямоугольный проем нужно завести 2, 3 или 5 кабелей разного сечения, мы изготавливаем единую гермовставку с индивидуальной присадкой каждого отверстия под фактический наружный диаметр кабеля. Технически важны два параметра: минимальное приближение отверстия к краю гермовставки — 20 мм, минимальный зазор между соседними отверстиями — 15 мм. Эти значения сохраняют жесткость узла и равномерное контактное давление по всем кабелям при затяжке.
- Промышленные мультисистемы — модульное решение для шахт и щитовых. Для кабельных шахт, щитовых, серверных и трансформаторных подстанций, где идут потоки кабелей разного сечения, мы применяем нержавеющую мультисистему Salex®. Это прямоугольный рамный каркас с набором индивидуальных гильз; в каждую гильзу ставится гермовтулка под свой кабель. Габариты узла — до 2200 х 1100 мм. Каждый кабель герметизируется независимо: Вы обслуживаете или меняете один ввод, не нарушая герметичность соседних.
- Герметизация уже проложенных кабелей — разъемные гермовтулки. При ремонте подвалов, реконструкции ТП, замене узлов на действующих сетях кабели часто под напряжением, и вытащить их из проема нельзя. Для таких случаев мы выпускаем разъемные гермовтулки и гермовставки: конструкция собирается вокруг смонтированного кабеля. Это герметизация проходов при вводе кабелей без отключения щитовых, без простоев и без согласования отключений с потребителем.
Спецзадачи герметизации кабельного ввода: когда стандартных условий недостаточно
Сейсмические зоны. Эластомер за счет упругой деформации гасит рывки и сохраняет контактное давление на оболочке кабеля при подвижках конструкции. Наши узлы поставляются на объекты в районах с повышенной сейсмической активностью.
Вибрационные нагрузки. Для вводов рядом с трансформаторами, насосами и компрессорами гермовтулка Salex® рассчитана на вибрации до 0,45 мм/сек — обжим эластомера не ослабевает в процессе эксплуатации.
Вводы со смещенным центром. Когда кабель идет не по центру отверстия или под углом, мы изготавливаем гермовтулку со смещенной осью под фактическую геометрию. По чертежу повторим и неправильную внутреннюю форму проема, если закладная деформирована.
Агрессивные среды. Состав эластомера подбираем под Вашу среду: маслобензостойкая резина (ШОР 45-55) для нефтепродуктов и ГСМ, термостойкий силикон (ШОР 40-45) для горячих линий, ТМКЩ (ШОР 55-75) для бытовых и промышленных сточных вод. Рабочий диапазон температур — от -50°С до +120°С.
Инженерные преимущества систем Salex® для герметичных кабельных проходок
- Материалы. Нержавеющая сталь AISI 304 (базовая) и AISI 316 (кислотостойкая), толщина — 4 мм. Узел не корродирует в сырых подвалах и колодцах.
- Заводской контроль. Каждая гермовтулка опрессовывается давлением, превышающим рабочее в 10-20 раз. Брак отсеивается до отгрузки.
- Сертификация. Производство по ТУ 2531-002-91573612-2016, полный пакет документов для экспертизы и сдачи объекта.
- Срок службы. Расчетный ресурс — 50 лет, сопоставимый со сроком эксплуатации здания. Глубина заложения узла — от 0,5 до 40 м.
Чек-лист данных для подбора
Для расчета конфигурации нашему инженеру нужно от Вас:
- количество кабелей в одном проеме;
- наружный диаметр каждого кабеля;
- размер и форму отверстия (или закладной) в стене;
- материал стенки — бетон, металл, ПНД;
- условия эксплуатации: вода, газ, вибрация, сейсмика, агрессивная среда, температура.
На сайте подготовлены два готовых бланка замеров — для готового объекта и для проектной стадии. Заполненную форму присылайте любый удобным способом.
Закажите герметизацию кабельного ввода в дом или промышленный объект
Мы изготавливаем любые конфигурации кабельных вводов от 1 рабочего дня. Пришлите спецификацию — предложим готовое решение, которое пройдет проверку технадзора и отработает срок службы здания. Стандартные позиции отгружаем со склада, индивидуальные — производим в срок от 1 дня.
